Kombischott für Betondecken ≥ 200 mm
Nach einfachen wenigen Handgriffen ist die FST-Kombibox für den Betonverguss vorbereitet und kann anschließend mit zugelassenen Kabeln und Rohrleitungen belegt werden.
Vorbereitung vor dem Einbau

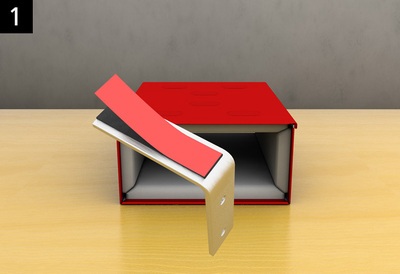

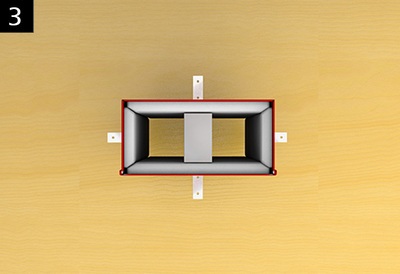

Zuerst die Folie von den Befestigungswinkeln entfernen (Bild 1), dann die Winkel am Boxenrand andrücken (4 bis 6 Winkel liegen jeder Box bei) (Bild 2). Um Verformung der Box zu vermeiden, mitgelieferten Hartschaumblock mittig sowie oben und unten die Schaumplatten anordnen (Bild 3).
Weitere Schritte

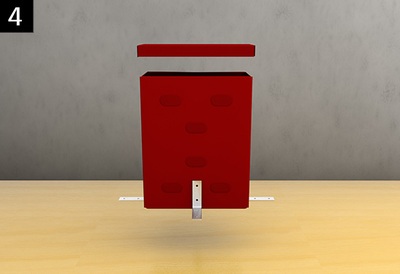

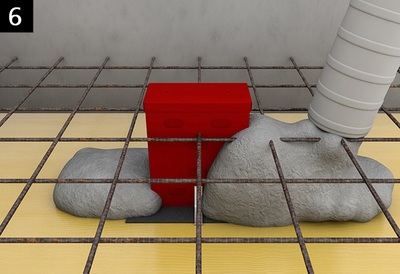

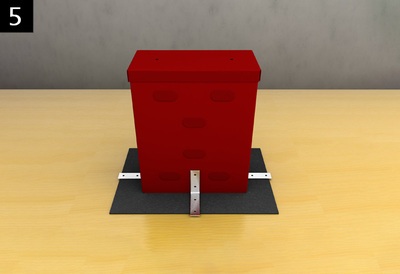

Deckel anbringen, um Eindringen von Beton in den Innenraum der Kombibox zu verhindern (Bild 4). Danach Zellkautschuk-Platte zwischen Schalungsbrett und FST-Kombibox SB zur Abdichtung auf die Deckenschalung kleben und SB Box auf Schalungsbrett befestigen (Bild 5). Ortbeton vergießen (Bild 6).
Belegung und Verschluss

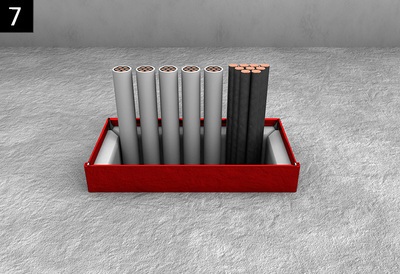

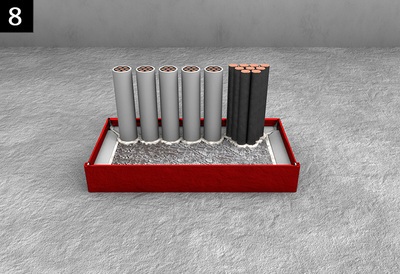

Zugelassene Kabel und Rohre gemäß aBG durch das Schottelement führen (Bild 7). Alternativ als Leerschott für spätere Durchführung von Kabeln und Rohren belassen, Rauchdichtverschluss ausführen (Bild 8) und mitgeliefertes Kennzeichnungsschild am Schott anbringen (Bild 9).
