Wenige Handgriffe: ohne Bohren, kein Gewindebolzen
Rein äußerlich eine einfache, schmale Konstruktion, doch innenseitig wartet die Brandschutz-Dämm-Manschette mit Hightech-Material und Nutzerfunktionalität auf. Ob Körperschalldämmung, Spezialvlies oder Blähmaterial: In dieser Lösung steckt eine Fülle an Qualitätsmerkmalen für den Brandschutz, Schallschutz und eine sichere, zeitsparende Montage.
So erfolgt der Einbau der BSM-KR in der Deckendurchführung:

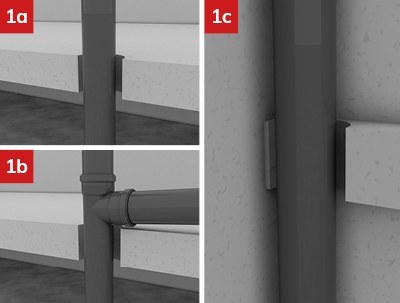

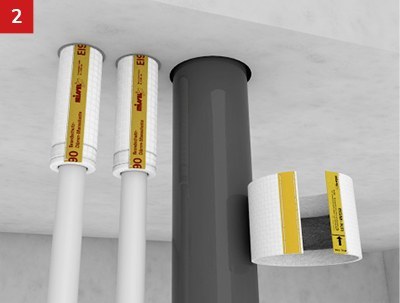

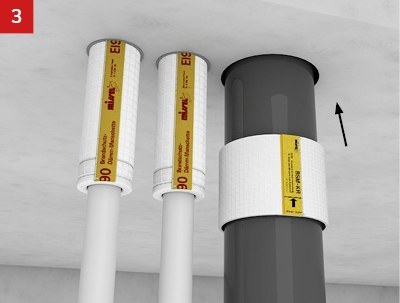

Für brennbare Abwasserleitungen in Massivdecken ist die Missel BSM-KR bis zu einer Bauteildicke von 150 mm zugelassen. Die Montage ist a) am geraden Rohr b) am Abzweig und c) in engen Eckpositionen möglich (Bild 1). Auch für die Muffenmontage gibt es spezielle Ausführungen. Angelegt wird die Brandschutz-Dämm-Manschette mit wenigen Handgriffen. Zum Öffnen einfach den gelben Schnellverschluss aus Klett lösen und die BSM-KR für die Montage auseinanderklappen (Bild 2). Für die Platzierung um die Rohrleitung legen und in die Deckendurchführung schieben. Die aufgedruckte Pfeilmarkierung signalisiert dem Installateur zuverlässig, wann die Endposition erreicht ist (Bild 3).

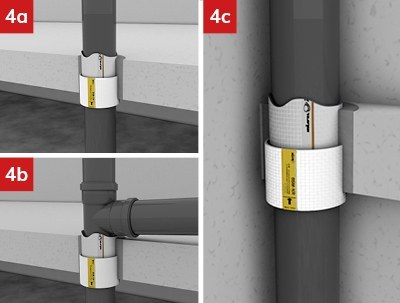

In jeder möglichen Einbausituation profitiert der Anwender von den praktischen Vorteilen der BSM-KR. Platzsparen für wertvollen Wohnraum ist einer davon. In der Standardsituation Fallleitung sind nur geringe Abstände zum benachbarten Brandschutz von Versorgungsleitungen (Missel BSM-R90) einzuhalten. An Abzweigen kommt die Lösung ebenso erfolgreich zum Einsatz wie in der Ecke. Geringe Abstände zur Wand sind ohne Bohren möglich, Befestigungslaschen nicht erforderlich (Bild 4).
So erfolgt der Einbau der BSM-KR in der Wanddurchführung (leichte Trennwand):

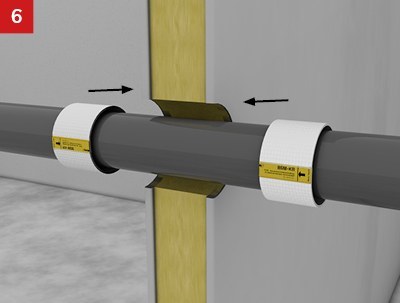

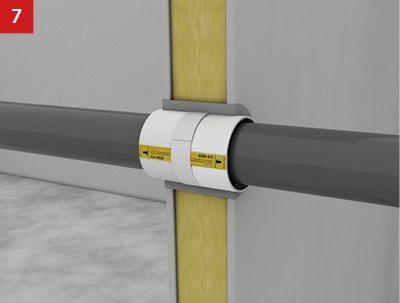

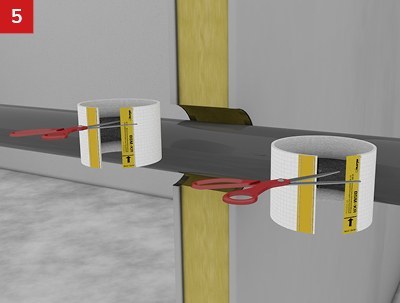

Für brennbare Abwasserleitungen in dünnen Wänden (100-170 mm Bauteilstärke) sind zwei Brandschutz-Dämm-Manschetten erforderlich. Grund: Brandbeanspruchung kann von beiden Seiten erfolgen. Vor Gebrauch sind diese oberhalb des innenliegenden Blähmaterials rundherum zu kürzen (Bild 5). Zum Öffnen einfach den gelben Schnellverschluss aus Klett lösen und die BSM-KR für die Montage auseinanderklappen. Rechts und links von der Wanddurchführung um die Rohrleitung legen. Schnellverschluss schließen und beide Manschetten aneinanderschieben (Bild 6). Die Stoßstelle mit Klebeband abkleben (Bild 7).
Anders als bei vielen anderen Brandschutzlösungen in der leichten Trennwand, erspart die BSM-KR den Einsatz von Gewindebolzen. Schnell, sicher und einfach ist die BSM-KR platziert. Zusätzliche Schallschutzmaßnahmen sind keine erforderlich. Im Materialverbund ist eine 4 mm dicke Körperschalldämmung enthalten. Akustische Sicherheit von Anfang an ist gewährleistet.
