MSA-KLW: Fraunhofer-Geprüft
Qualifizierte schalltechnische Prüfungen von akustischen Dämmungen im Abwasserbereich beinhalten Testläufe mit unterschiedlichen Abwasserrohrsystemen und verschiedenen Einbausituationen. Die Kolektor Missel Insulations GmbH hat MSA-KLW nach EN 14366 am Fraunhofer Institut für Bauphysik im März 2018 geprüft. Für die Schallschutzleistung mit insgesamt drei Rohrsystemen aus Guss (Düker SML), dickwandigem Kunststoff (Geberit Silent Pro) und dünnwandigem Kunststoff (Ostendorf HT Safe) hat Missel jeweils separate Prüfzeugnisse erhalten.

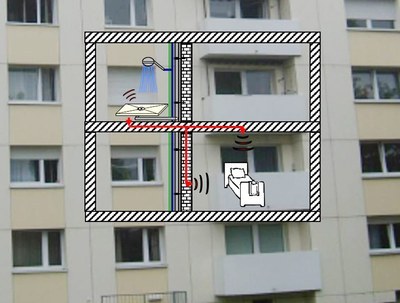

Dokumentiert sind die unterschiedlichen Einbauzustände der Rohre mit und ohne Dämmung Die Prüfungen erfolgten an der praxisnahen Abwasserinstallation (DN 100) mit Rohren und Formteilen. Verwendung fand die Rohrschelle Walraven BIS Bifix G2 mit Einlage (M8/10) (BUP 1000) in Verbindung mit dem Düker Schallentkoppler. Der Prüfstand ist in Architektur und Anordnung einem realistischen Geschoss-Wohnungsbau nachempfunden. Als eigener Bereich zählt der Einbauraum der Prüfinstallation (UG vorne), als fremder Bereich der Raum nebenan (UG hinten).
Prüfkonfiguration mit Einbausituationen
- schallhart eingemauerte Rohrleitung ohne Ummantelung, Rohrschelle direkt auf Rohr, mit Schallentkoppler
- durchgehend gedämmte Rohrleitung, Rohrschelle direkt auf Rohr, mit Schallentkoppler
- durchgehend gedämmtes HT-Rohr zusätzlich mit Brandschutz-Dämm-Manschette, Rohrschelle direkt auf Rohr, mit Schallentkoppler
- durchgehend gedämmte Rohrleitung, Rohrschelle über Dämmung, ohne Schallentkoppler

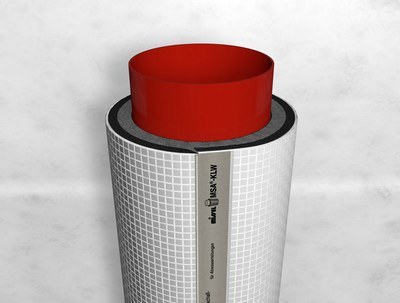

Geprüfte Schall- und Schwitzwasserdämmung
Die Fraunhofer-Schallprüfungen haben Gewissheit über das Schallreduzierungspotenzial von MSA-KLW gebracht. In Verbindung mit den drei untersuchten Rohrmaterialien kann das System die höchsten Anforderungen der VDI 4100 und DEGA Empfehlung 103 im fremden Bereich erreichen. Auch für das mit MSA-KLW und der Brandschutzabschottung gedämmte HT-Rohr ist die Akustik gesichert. Die Schallpegelreduzierung zwischen ungedämmter und gedämmter Abwasserleitung beträgt bis zu 19 dB. Die gesamten Prüfergebnisse liefern Planern, Verarbeitern und Baubeteiligten wichtige Entscheidungsgrundlagen. Zudem lassen sich die ermittelten Werte in die Schallschutzstufen relevanter Normen einordnen. Verfügbar sind die Prüfzeugnisse im Downloadbereich.
