Missel Kompakt Spülrohr® MSR

  • DIN 4109 VDI 4100

  • raum­optimierend

  • mit Schall- und Feuchte­schutz

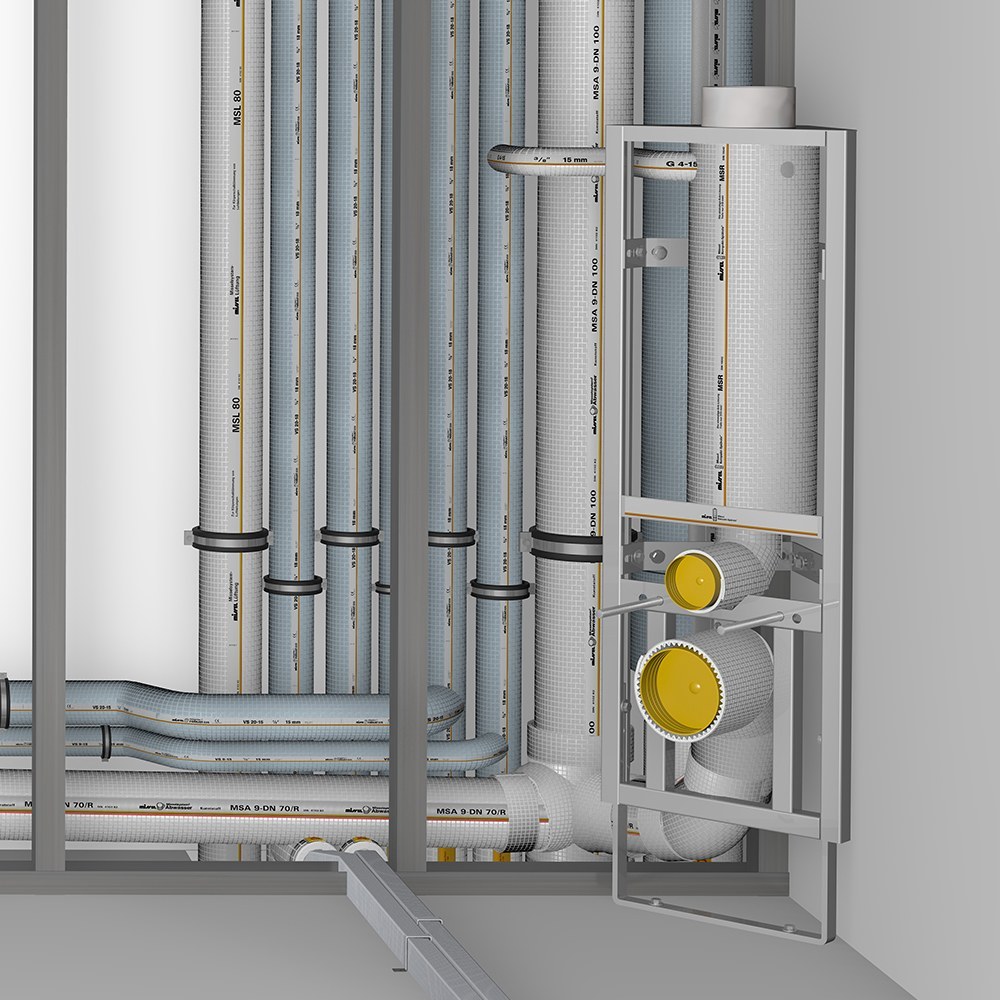

Montiertes Missel Kompakt-Spülrohr in einer Vorwandinstallation mit weiteren gedämmten Rohrleitungen

Katalogseite

Einsatz

  • platz­sparende Montage von Wand-WC
  • universelle Gestaltungs­möglichkeiten in Ecken oder diagonal an Wänden
  • mit Mittel­fuß: Frei­raum zur seit­lichen Rohr­verlegung

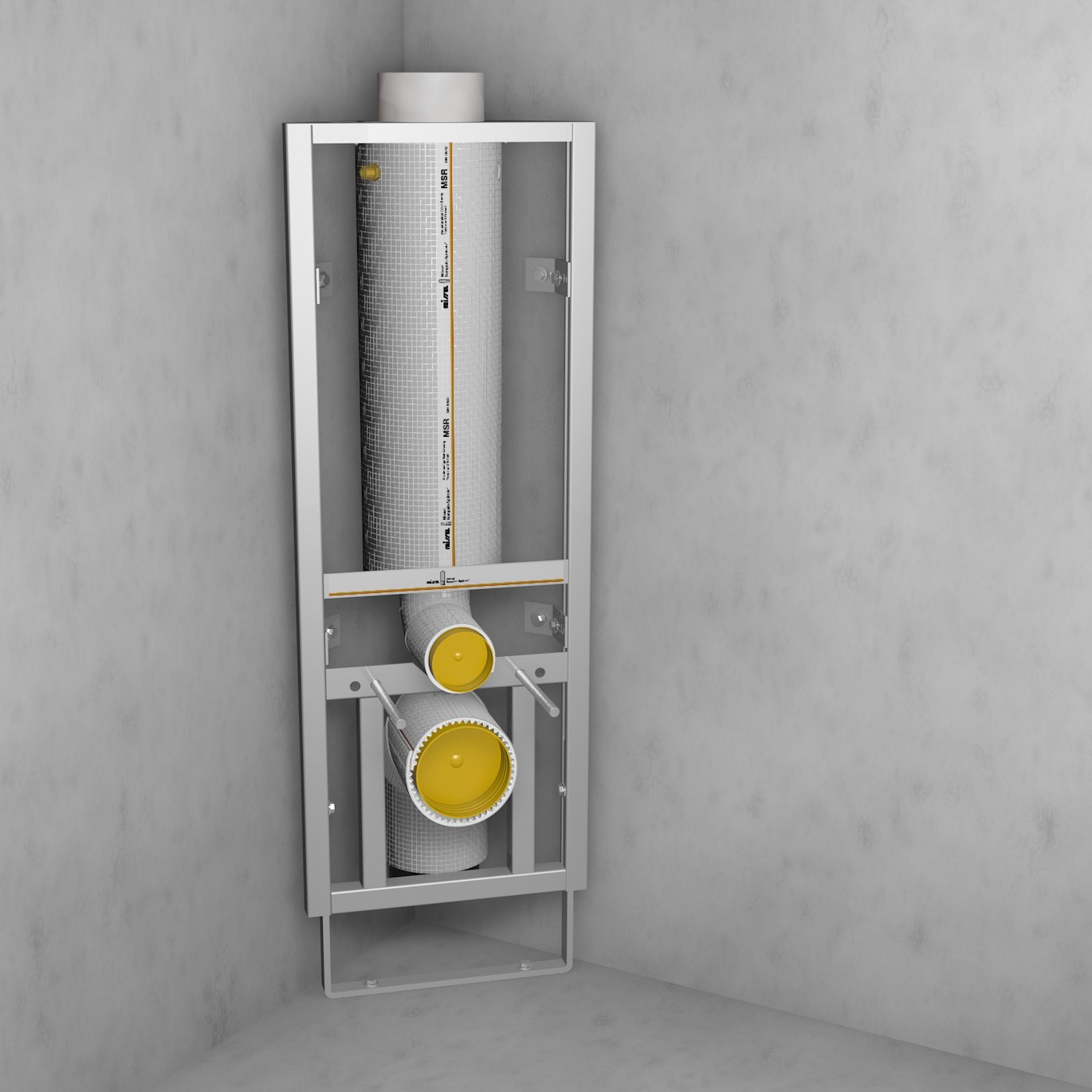

In die Ecke eingebautes Missel Kompakt-Spülrohr

Material

  • Spül­behälter aus hoch­wertigem Polypropylen
  • pulver­beschichtete Metall­rahmen­konstruktion
  • selbst­tragender stabiler Metall­rahmen
  • Lieferumfang: 6-Liter-Spül­behälter, Missel Schall­schutz Dämm-Manschetten zur Ent­kopplung des Abwasser­anschluss­bogens, Multi­funktions­taste mit Start-Stopp-Funktion, Revisions­abdeckung Standard, matt­verchromt, WC-Anschluss­garnitur, System-Schallschutz­profile für WC-Montage

Technische Daten

Ausführung Spülbehälter 6 Liter mit Füllventil und Ablaufgarnitur
Ausführung Mittelfuß alternativ mit Mittelfuß
Abwasser-Anschlussbogen körperschallgedämmt DN 90 bzw. DN 100
Bauhöhe 960 mm
Breite 360 mm
Eckeinbautiefe 210 mm
WC-Befestigung (Abstand) M 12 (180 und 230 mm)

Zubehör für Missel Kompakt Spülrohr® MSR

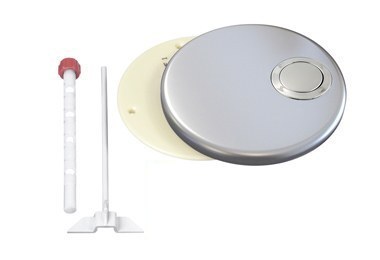

Revisionsabdeckung

Standard (Profilkante rund)

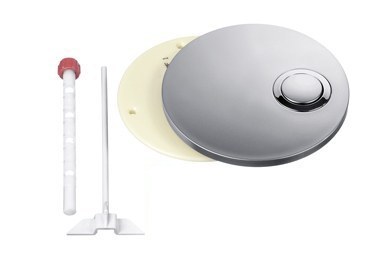

Revisionsabdeckung

Design (Profilkante eckig)

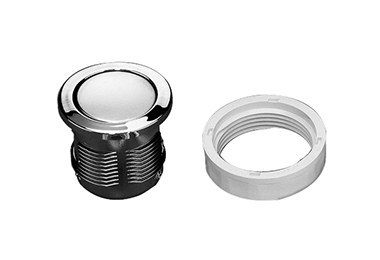

Multifunktionstaste

glanz-/mattverchromt

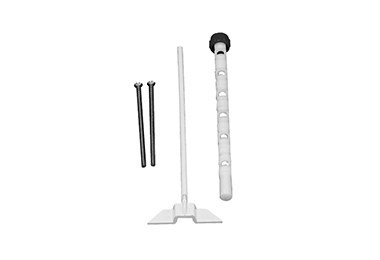

Befestigungsstange

für Fliesenaufbauhöhe

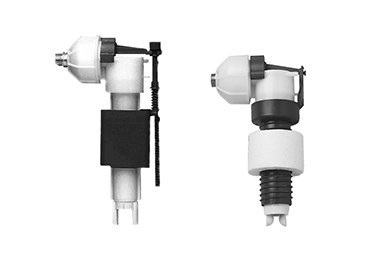

Füllventil

MF1 oder MF2

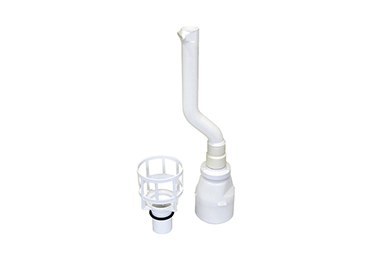

Ablaufeinrichtung

für den Spülbehälter

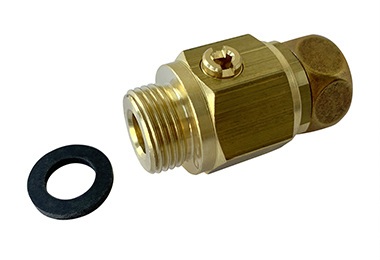

Vorabsperrventil

mit Dichtung

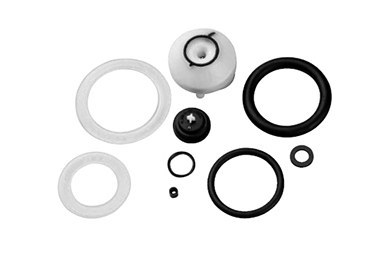

Dichtungssatz

komplett

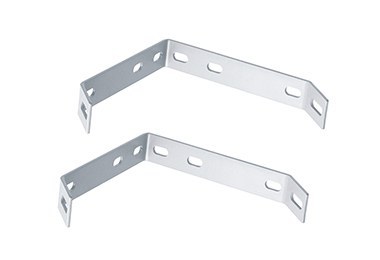

Befestigung

für Montage
