Missel Brandschutz-Dämm-Manschette BSM^®-R90
für brennbare und nicht brennbare Versorgungsleitungen R90

Kleine Kernlochbohrungen: geringe Abstände zwischen den Rohren und kleine Abmessungen der Installationsschächte
Einfacher Verschluss: einmörteln oder Ringspaltverfüllung mit BS Kitt, siehe AbP
Material: Weichfedernd, körperschallentkoppelnd, reißfest. Bis DN 20 Erfüllung GEG
Weiterführende Dämmung: optional und mit Wunschmaterial

Schnelle und einfache Montage: einmörteln oder Ringspaltverfüllung mit BS Kitt
Geringe Dämmdicken: kleine Kernlochbohrungen, geringe Abstände zwischen den Rohren und kleine Abmessungen der Installationsschächte
Missel Material: Weichfedernd und körperschallentkoppelnd

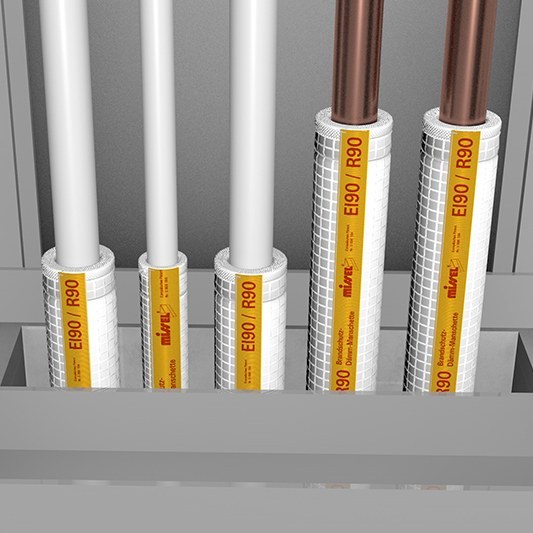

Einsatz

R90-Rohrabschottung mit integrierter Körperschalldämmung
Integrierter Schnellverschluss
Durchführung von brennbaren und nicht brennbaren Versorgungsleitungen durch Wände und Decken in Massivwände ≥ 100 mm und Massivdecken ≥ 150 mm
gemäß AbP Nr. P-BWU03-I 17.6.4, MPA Stuttgart
gemäß ETA-12/0565, VKF Nr. 23617

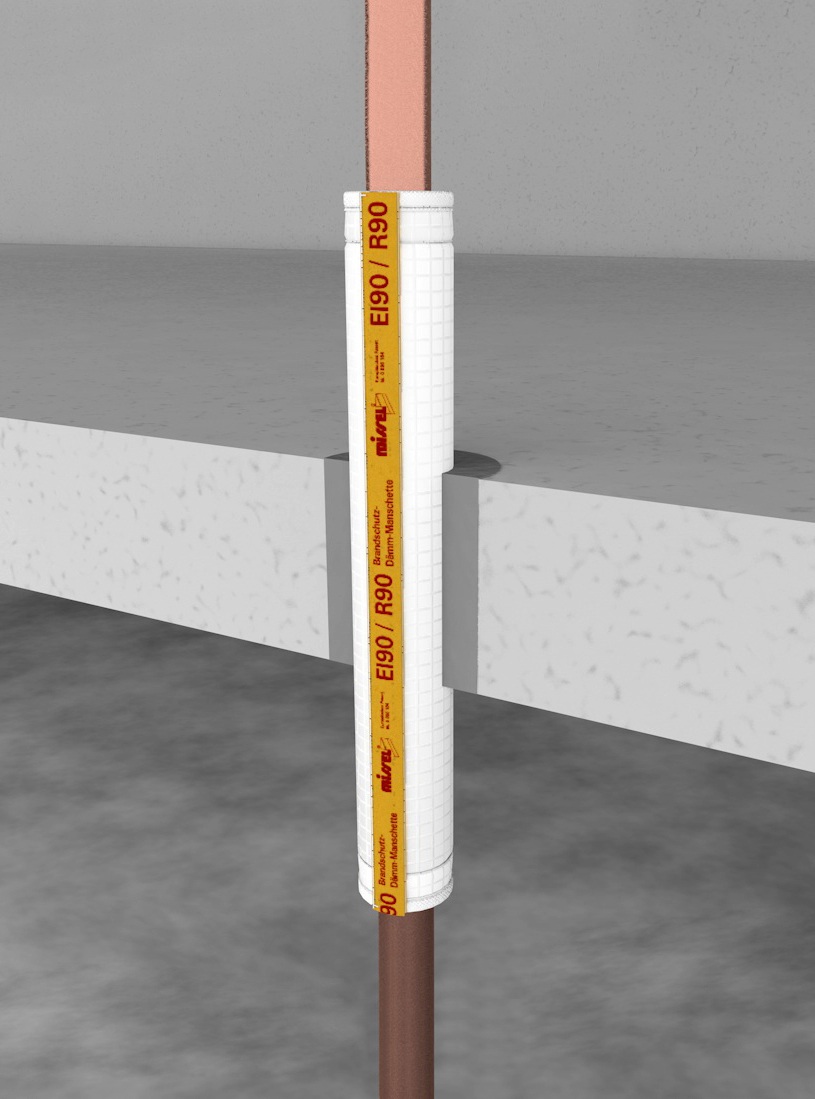

Einbau

in Massivwände ≥ 100 mm, leichte Trennwände* ≥ 100 mm und Massivdecken ≥ 150 mm
Fugen-/ Restspaltverschluss mit mineralischen Mörtel oder BS-KITT II*
Trinkwasser-, Gas- und Heizungsleitungen aus Stahl und Edelstahl bis d_a ≤ 159 mm und Kupfer bis d_a ≤ 88,9 mm, Kupfer mit Stegmantel (Wicu) ≤ 42 mm
Trinkwasser- und Heizungsleitungen aus Mehrschichtverbund und Kunststoff bis d_a ≤ 50 mm
Für Drucktluftanlagen mit Aluminiumrohr bis 102 mm
Technische Leitungen, Labor- und medizinische Gasleitungen
Heizöl-, Sprinkler- und Feuerlöschleitungen
Rohrleitungen für Solar- und Wasseraufbereitungsanlagen
Nullabstand zueinander, sonst ≥ 20 mm zu BSM-KR und UNIFOX für bestimmte Rohre und Dimensionen zulässig (Details siehe AbP)

* Zulässige Rohrwerkstoffe über Anwendungstechnik
(support.insulation@kolektor.com oder +49 711 5308-111)

Technische Daten

Baulänge	350 mm / 500 mm / 700 mm / 1400 mm
Dämmdicke	13 mm
Ausführung Manschette	offen, nahtverstärkt	mit Schnellverschluss
Ausführung Spezialvlies	mineralisch	nicht brennbar, bis 1.100°C beständig
Ausführung Mehrfachverbund	mit reißfester Gittergewebefolie und Körperschalldämmung
GEG-Anforderungen	erfüllt bis DN 20
Europäisches Patent	Nr. 0 896 184
Wärmeleitfähigkeit	λ_40°C = 0,040 W/(m·K)
Feuerwiderstandsklassen	R30 / R60 / R90		nach DIN 4102-11	EI 180 nach EN 1366-3
Kernlochbohrungsdurchmesser	siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen	REACH
