Missel Brandschutz-Dämm-Manschette BSM®-GuKu® Set

für R90 Mischinstallation mit waagrechtem Übergang

  • Für Abwasserleitungen

  • R90

  • Passgenaue Formteile

BSM-GuKu Set als Mischinstallationslösung mit seitlichem Abzweig in der Decke

Katalogseite

Einsatz

  • R90-Rohrabschottung für Misch­installation zur Durch­führung von Guss-Abwasser­leitungen durch Decken mit Übergang auf brennbare Kunststoff-Abwasser­leitungen
  • für die Decken­durch­führung mit seit­lichem Übergang
  • AbZ Nr. Z-19.17-2215
  • aBG Nr. Z-19.53-2552
BSM-GuKu Set besteht aus Formteilen mit reißfestem Gittergewebe und Schnellverschluss

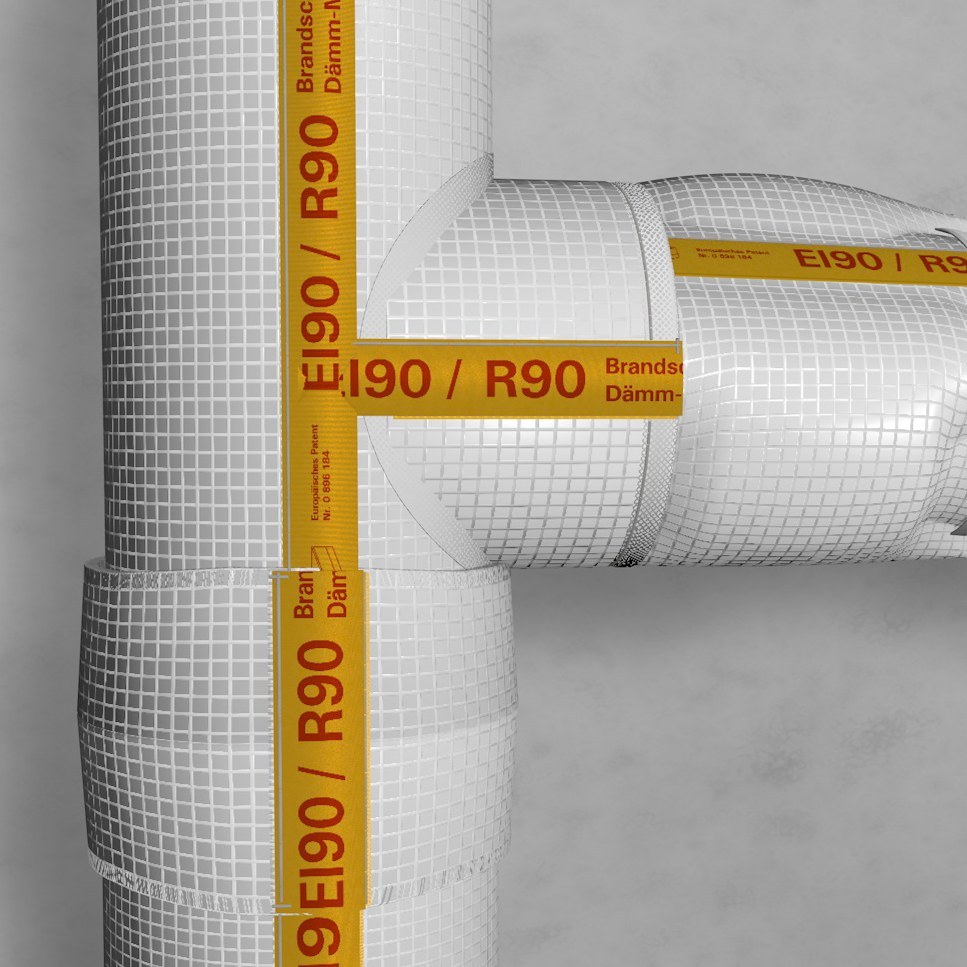

Einbau

  • guss­eiserne Abwasser­leitungen bis DN 125 und im Decken­bereich angeordnete Abzweige mit seitlich angeschlossenen brennbaren Abwasser­leitungen bis DN 125
  • keine zusätzliche Vorwand notwendig
  • nachträgliche Montage möglich, kein Eingriff in das Abwasser­rohr­system notwendig
  • weitere Abzweige sind mit der BSM-GuKu zulässig
  • Abstände von 10 mm zu Rohr­leitungen mit BSM-R90 zulässig
  • angeschlossene brennbare Abwasser­leitungen verwendbar für Anschluss­leitungen, Boden­abläufe oder flache Dusch­wannen, Um- oder Entlüftungs­leitungen
  • Liefer­umfang: Brandschutz-Dämm-Manschette für Übergang, passgenau vorgefertigte Form­teile für Abzweig, Verbinder und gerades Rohr sowie Kennzeichnungs­­schild

Technische Daten

Ausführung
BSM-GuKu
Manschette		 körperschallentkoppelnd innenliegendes intumeszierendes Material offen, nahtverstärkt mit Schlauchschellen reißfester Materialverbund
Ausführung
BSM-GuKu
Formteile		 reißfester Materialverbund offen, nahtverstärkt mit Schnellverschluss kein intumeszierendes Material körperschallentkoppelnd
Ausführung
Spezialvlies		 nichtbrennbar körperschallentkoppelnd
Europäisches
Patent		 Nr. 2 770 238
Feuerwiderstands-
klasse		 R30, R60, R90, R120 nach DIN 4102-11
Kernlochbohrungs-
durchmesser		 siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umwelt-
anforderungen		 REACH

Zubehör für BSM®-GuKu®

Kennzeichnungsschild

für weitere Kennzeichnung

Missel Brandschutz-Dämm-Manschette BSM®-GuKu® FL

für R90 Mischinstallation mit senkrechtem Übergang

  • R90 Anforderungen

  • integrierte Körperschalldämmung

  • für Mischinstallationen

Katalogseite

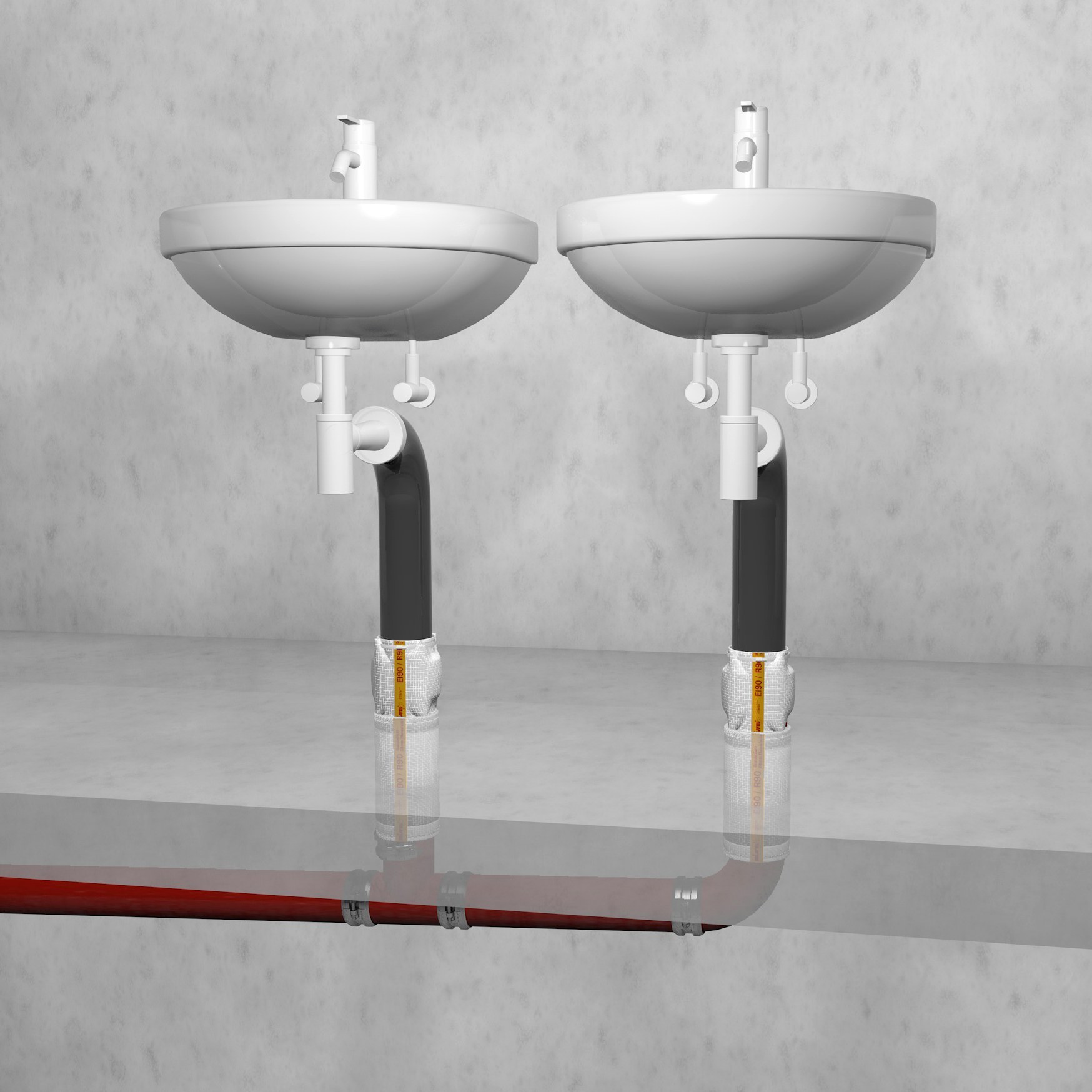

Einsatz

  • R90-Rohr­­abschottung für Misch­­installation zur Durch­­führung von Guss-Abwasser­­leitungen mit Über­­gang auf brenn­­bare Kunst­stoff-Abwasser­­leitungen
  • für die Decken­­durch­­führung mit seit­­lichem Über­­gang
  • AbZ Nr. Z-19.17-2215
  • aBG Nr. Z-19.53-2552

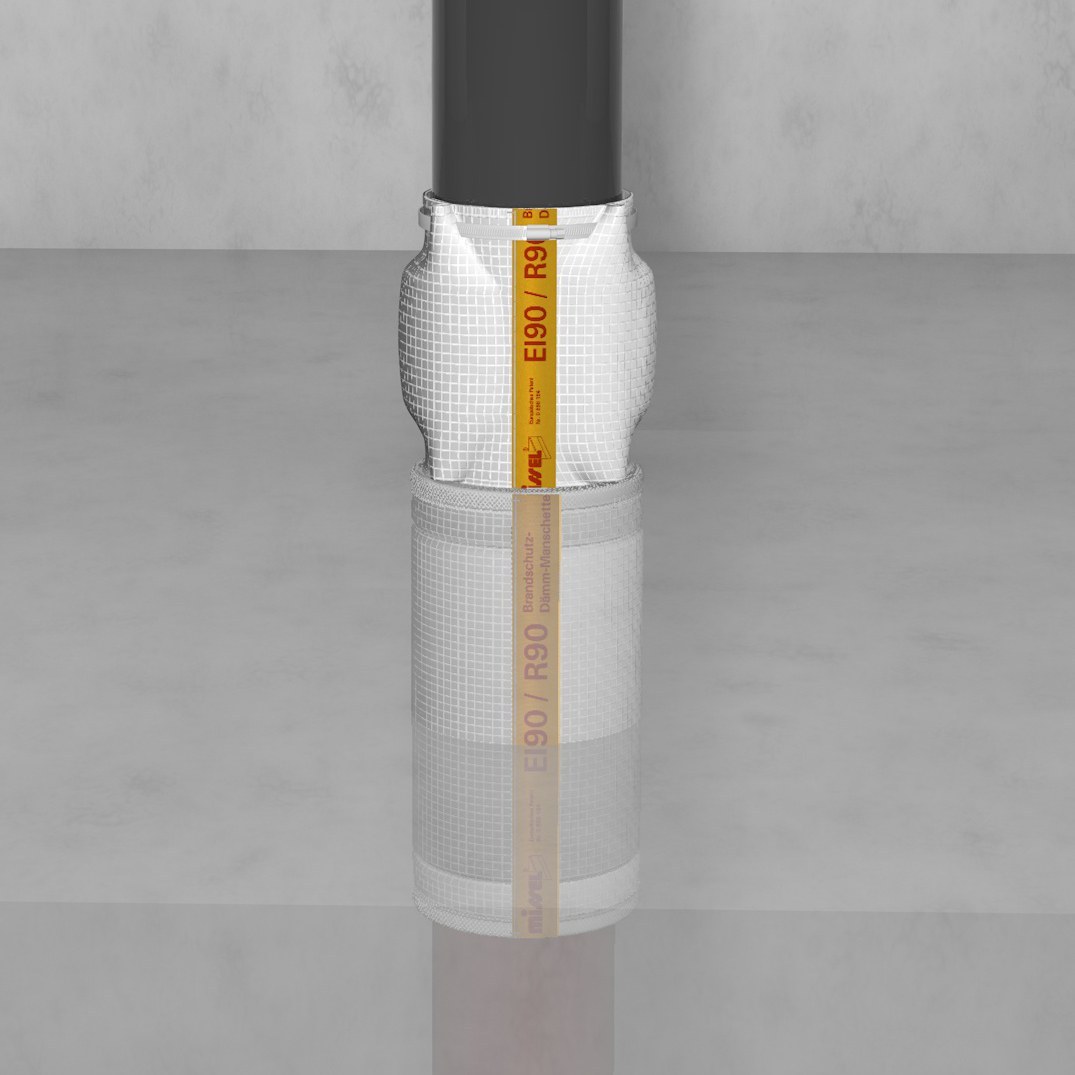

Einbau

  • guss­eiserne Abwasser­­leitungen bis DN 100 und im Decken­­bereich und mit senkrechtem Über­­gang auf brenn­bare Abwasser­­leitungen bis DN 100
  • keine zusätz­liche Vor­wand not­wendig
  • angeschlossene brenn­­bare Abwasser­­leitungen verwend­bar für Fall- und Anschluss­­leitungen, Um- oder Entlüftungs­­leitungen…
  • Liefer­umfang: Brandschutz-Dämm-Manschette für Kunststoff-Übergang, pass­­genau vor­­gefertigtes Form­­teil für gerades Rohr sowie Kennzeichnungs­­schild

Technische Daten

Ausführung BSM-GuKu FL Manschette körperschallentkoppelnd offen, nahtverstärkt mit Schlauchschellen intumeszierend reißfest
Ausführung BSM-GuKu FL Formteile körperschallentkoppelnd offen, nahtverstärkt mit Schnellverschluss reißfestes Material nicht intumeszierend
Baulänge Manschette 250 mm
Ausführung Spezialvlies nichtbrennbar
Europäisches Patent Nr. 2 770 238
Feuerwiderstandsklasse R30 R60 R90 R120 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9

Zubehör für BSM®-GuKu® FL

Kennzeichnungsschild

für weitere Kennzeichnung

Missel Brandschutz-Dämm-Manschette BSM®-GuKu®

für R90 Mischinstallation frei im Raum

  • R90 Anforderungen

  • integrierte Körperschalldämmung

  • für Mischinstallationen

Katalogseite

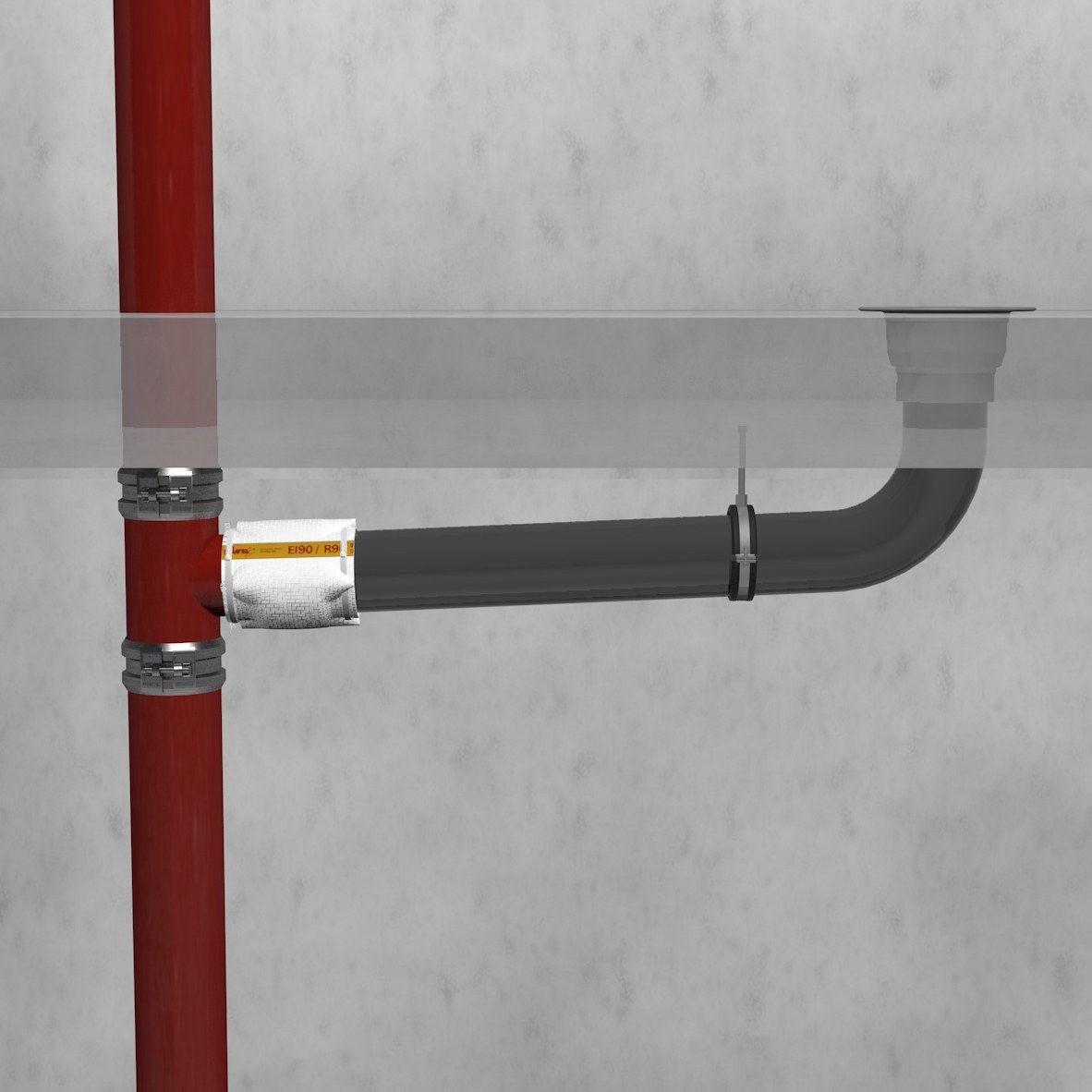

Einsatz

  • R90-Rohr­abschottung für Misch­installation zur Durch­führung von Guss-Abwasser­leitungen durch Decken mit Über­gang auf brenn­bare Kunststoff-Abwasser­leitungen
  • AbZ Nr. Z-19.17-2215
  • aBG Nr. Z-19.53-2552

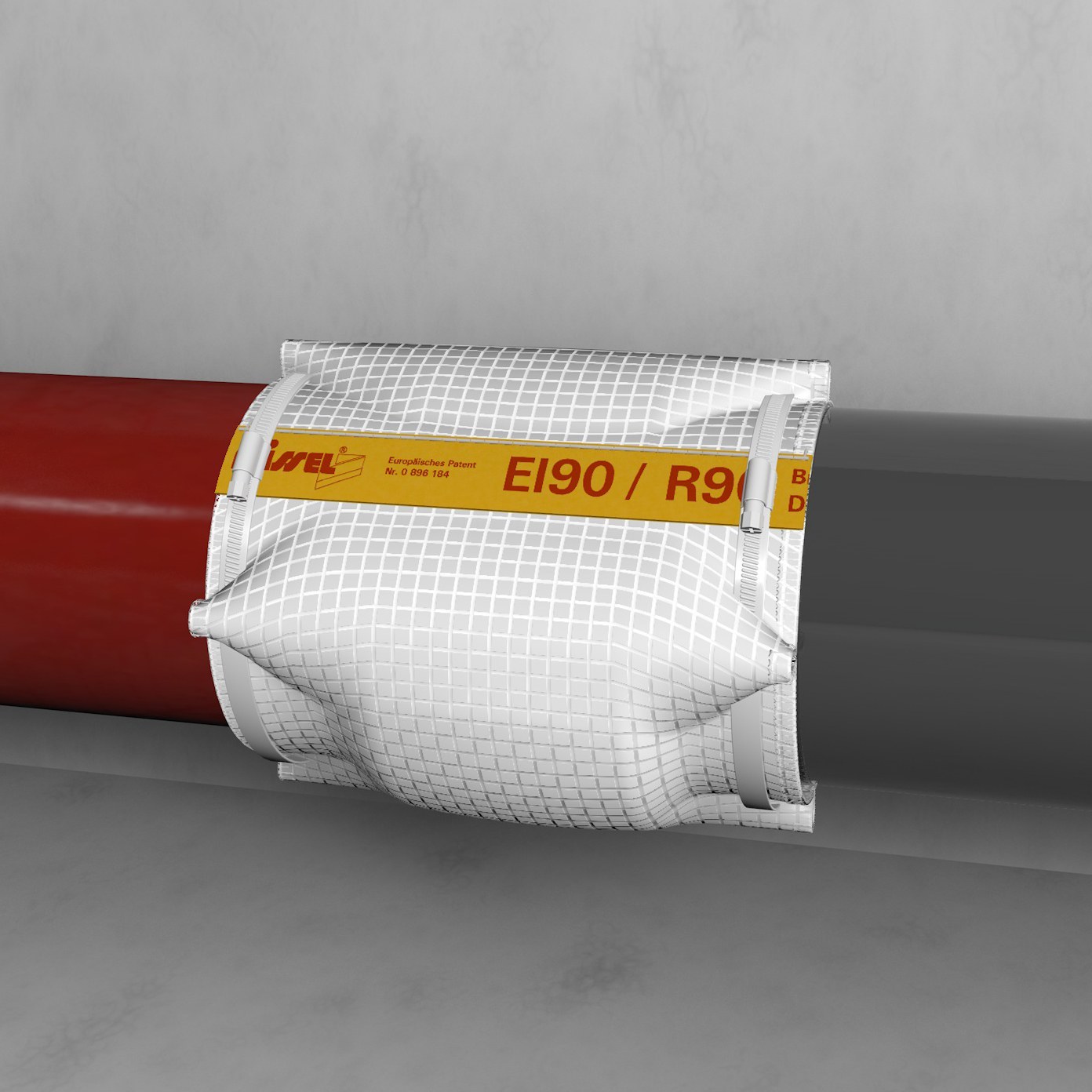

Einbau

  • guss­eiserne Abwasser­leitungen bis DN 100 und im Decken­bereich und mit senkrechtem Über­gang auf brenn­bare Abwasser­leitungen bis DN 100
  • keine zusätz­liche Vor­wand not­wendig
  • angeschlossene brenn­bare Abwasser­leitungen verwend­bar für Fall- und Anschluss­leitungen, Um- oder Entlüftungs­leitungen…
  • Lieferumfang: Brandschutz-Dämm-Manschette für Kunststoff-Übergang

Katalogseite

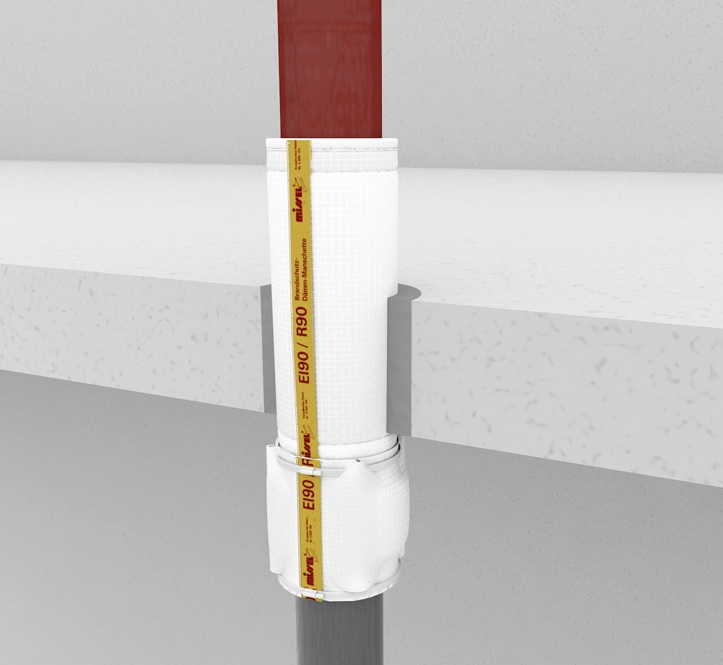

BSM-GuKu XL

  • Übergang von Kunststoffrohr auf SML
  • Unterhalb der Decke in der Fallleitung
  • Mit Dallmer Verbindern
  • Einbau mit weiterführender Rohrdämmung (nicht im Lieferumfang)

Technische Daten

Ausführung BSM-GuKu Manschette körperschallentkoppelnd innenliegend intumeszierendes Material offen, nahtverstärkt mit Schlauchschellen reißfester Materialverbund
Ausführung Spezialvlies nichtbrennbar
Europäisches Patent Nr. 2 770 238
Feuerwiderstandsklasse R30 R60 R90 R120 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9

Zubehör für BSM®-GuKu®

Kennzeichnungsschild

für weitere Kennzeichnung
