FST®-Kombibox®
K+ 120 060
Kurzbeschreibung
Kombischott S90 nach DIN 4102-9 für die Durchführung von Elektrokabeln in Massivwänden und leichten Trennwänden. Fugenverschluss auch mit zugelassenen PU-Pistolenschäumen. Bauaufsichtlich zugelassen nach AbZ Nr.: Z-19.15-1042 / aBG Nr.: Z-19.53-2303
Technische Merkmale
| Ausführung Kombibox |

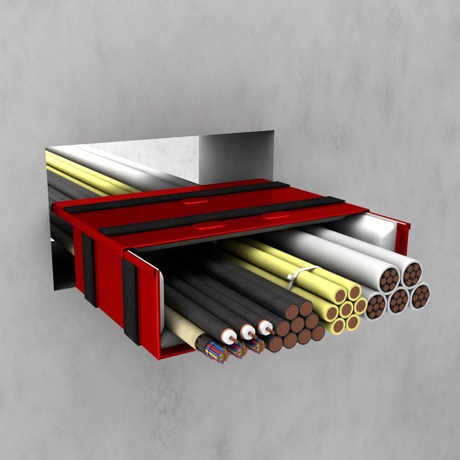

Stahlblechgehäuse: rot beschichtet, Schiebedeckel Auskleidung: luftdicht gekapselte Brandschutzpackungen Im Brandfall: intumeszierend, Auslösetemperatur: 100°C |
|---|---|
| Einbauwerkstoffe |
Pistolenschaum SOUDAFOAM GUN B1, umlaufender Spalt ≥ 30 mm Altern. Mörtel, Gips, Beton, umlaufender Spalt ≥ 10 mm |
| Rauchdichtverschluss |
Beidseitig: je 4 cm oder einseitig: 8 cm PU-Schaum Soudafoam Gun B1 (abP P-SAC 02/III-373) oder mit mitgelieferten Schaumplatten + dauerelastischem Dichtstoff (Silikon). |
| Weitere zugelassene Pistolenschäume s. aBG |
Förch Pistolenschaum 1K-PU B1 Würth 1K-MONTAGESCHAUM PURLOGIC® EASY Würth FUGENSCHAUM B1 |
| Zulassungen |
AbZ Z-19.15-1042 aBG Z-19.53-2303 |
| Feuerwiderstandsklasse | S90 nach DIN 4102-9 |
Einsatz
- Montagefertige feuerbeständige Kabelabschottung der Feuerwiderstandsklasse S90 nach DIN 4102 Teil 9
- Elektrokabel- und leitungen, Hohlleiterkabel, Elektroinstallationsrohre
- Kabel im Nullabstand zugelassen

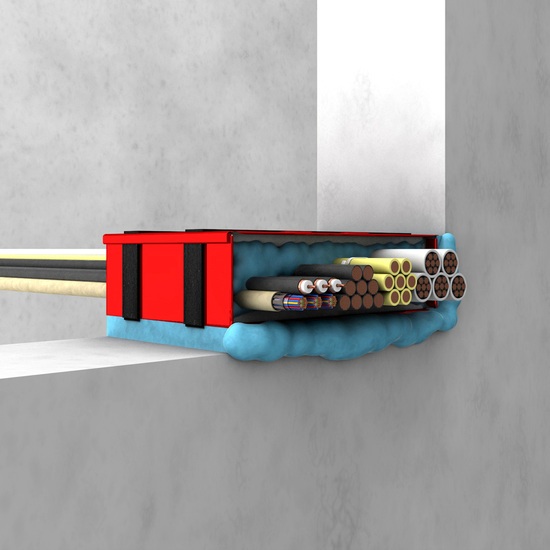

- Symmetrischer Einbau in F90 Massivwände oder leichte Trennwände ≥ 100 mm
- max. 3 Stück nebeneinander und 6 Stück übereinander
- Bitte entnehmen Sie alle Details zugelassener Durchführungen, Kombiboxengrößen und Kombiboxentypen der abZ 19.15-1042 und aBG Nr. Z-19.53-2303
Produktvorteile
- Die lichten Öffnungen von FST®-Kombibox®en dürfen gemäß Zulassung zu 100 % belegt werden
- Planungssicherheit, Wirtschaftlichkeit und Minimierung der Einbauzeit und von Einbaufehlern
- Staubfreie und günstige Kabelnachinstallationen
- Expandieren der Brandschutzauskleidungen im Brandfall setzt reinen Wasserdampf, keine zusätzliche Toxizität frei
- Einfaches Nachrüsten: alle Installationen dürfen an den Brandschutzeinlagen der Stahlblechgehäuse anliegen und innerhalb der Box aneinander grenzen
