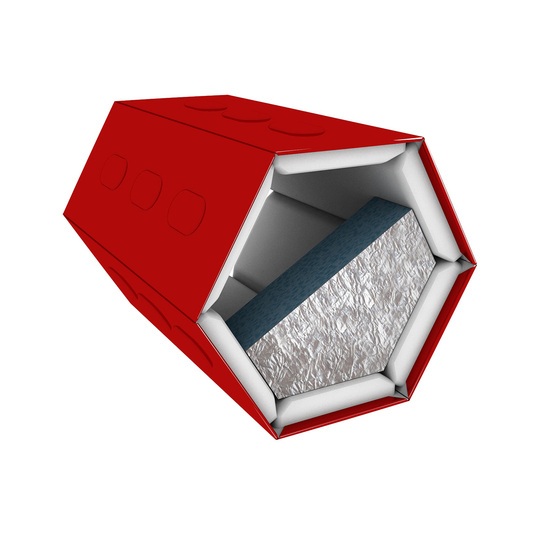

FST®-Kombibox®
R6 094 080
Kurzbeschreibung
Kombischott S90 nach DIN 4102-9 für die gemeinsame Durchführung von Elektro- und Rohrleitungen in Decken und Wänden. Fugenverschluss mit formbeständigen, nicht brennbaren Baustoffen (Mörtel, Gips, Beton). Bauaufsichtlich zugelassen nach AbZ Nr.: Z-19.15-1042 / aBG Nr.: Z-19.53-2303
Technische Merkmale
| Ausführung Kombibox |
Stahlblechgehäuse: rot beschichtet Auskleidung: luftdicht gekapselte Brandschutzpackungen Im Brandfall: intumeszierend, Auslösetemperatur: 100°C |
|---|---|
| Einbauwerkstoffe |
Mörtel Gips Beton Umlaufender Spalt ≥ 10 mm |
| Rauchdichtverschluss |
Beidseitig: je 4 cm oder einseitig: 8 cm Pistolenschaum Soudafoam Gun B1 (abP P-SAC 02/III-373) oder mit mitgelieferten Schaumplatten und dauerelastischem Dichtstoff (Silikon). |
| Weitere zugelassene Pistolenschäume |
Förch Pistolenschaum 1K-PU B1 (P-NDS04-809) Würth 1K-MONTAGESCHAUM PURLOGIC® EASY (P-NDS04-1011) Würth FUGENSCHAUM B1 (P-SAC02/III-663) |
| Zulassungen |
AbZ Z-19.15-1042 aBG Z-19.53-2303 |
| Feuerwiderstandsklasse | S90 nach DIN 4102-9 |
Einsatz
- Montagefertige feuerbeständige Kabel- und Rohrabschottung der Feuerwiderstandsklasse S90 nach DIN 4102 Teil 9
- Für Elektrokabel und -leitungen, Kabelbündel, Hohlleiterkabel, brennbare / nicht brennbare Elektroinstallationsrohre, Glasfaserbündelleitungen, Hochdruckschläuche, Steuerleitungen sowie brennbare / nicht brennbare Versorgungsleitungen
- Auch bestimmte brennbare Abwasserrohre wurden mit der FST®-Kombibox® R6 in Decke und Wand mit einer untergeschraubten bzw. zwei vorgeschraubten PYRO-FOX UNIFOX bis zu DN 100 geprüft. Vor dem Einbau: Details mit der anwendungstechnischen Beratung +49 711 5308 111 abstimmen, Genehmigung vom Brandschutzverantwortlichen.
- Box-Innenraum 100 % belegbar, Elektroleitungen im Nullabstand zugelassen
- Symmetrischer Einbau in F90 Massivwände oder leichte Trennwände ≥ 100 mm, und F90 Massivdecken ≥ 150 mm *Symmetrischer und asymmetrischer Einbau in Massivdecken ≥ 200 mm
- Bitte entnehmen Sie alle Details den Zulassungen
Produktvorteile
- Für die Durchführung von Kabeln und Rohrleitungen: einzeln, gemeinsam oder als leeres Reserveschott
- Planungssicherheit, Wirtschaftlichkeit und Minimierung der Einbauzeit und von Einbaufehlern
- Staubfreie und günstige Kabelnachinstallationen
- Expandieren der Brandschutzauskleidungen im Brandfall setzt reinen Wasserdampf, keine zusätzliche Toxizität frei
- Einfaches Nachrüsten: alle Installationen dürfen an den Brandschutzeinlagen der Stahlblechgehäuse anliegen und innerhalb der Box aneinander grenzen
- Einfache Durchführung mit Hilfe einer Kernbohrung
