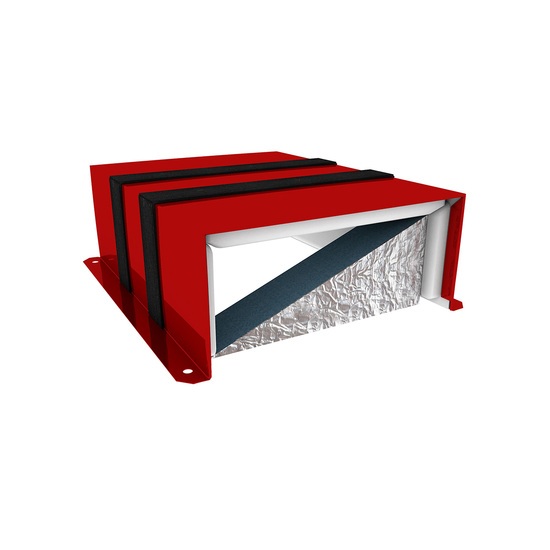

FST®-Kombibox®
D+ 535 050
Kurzbeschreibung
Kombischott S90 nach DIN 4102-9 für die gemeinsame Durchführung von Elektro- und Rohrleitungen in Wänden. Fugenverschluss auch mit zugelassenen Pistolenschäumen. Bauaufsichtlich zugelassen nach AbZ Nr.: Z-19.15-1042 / aBG Nr.: Z-19.53-2303
Technische Merkmale
| Ausführung Kombibox |
Stahlblechgehäuse: rot beschichtet Auskleidung: luftdicht gekapselte Brandschutzpackungen Im Brandfall: intumeszierend, Auslösetemperatur: 100°C |
|---|---|
| Einbauwerkstoffe |
Pistolenschaum SOUDAFOAM GUN B1, umlaufender Spalt ≥ 30 mm Altern. Mörtel, Gips, Beton, umlaufender Spalt ≥ 10 mm |
| Rauchdichtverschluss |
Beidseitig: je 4 cm oder einseitig: 8 cm PU-Schaum Soudafoam Gun B1 (abP P-SAC 02/III-373) oder mit mitgelieferten Schaumplatten + dauerelastischem Dichtstoff (Silikon). |
| Weitere zugelassene Pistolenschäume s. aBG |
Förch Pistolenschaum 1K-PU B1 Würth 1K-MONTAGESCHAUM PURLOGIC® EASY Würth FUGENSCHAUM B1 |
| Zulassungen |
AbZ Z-19.15-1042 aBG Z-19.53-2303 |
| Feuerwiderstandsklasse | S90 nach DIN 4102-9 |
Einsatz
- Montagefertige feuerbeständige Kabel- und Rohrabschottung der Feuerwiderstandsklasse S90 nach DIN 4102 Teil 9
- Für Elektrokabel und -leitungen, Kabelbündel, brennbare / nicht brennbare EIR, Glasfaserbündelleitungen, Hochdruckschläuche, Steuerleitungen sowie brennbare / nicht brennbare Versorgungsleitungen (Details zugelassener Durchführungen siehe Zulassungen)
- Box-Innenraum 100 % belegbar, Elektroleitungen im Nullabstand zugelassen
- Symmetrischer Einbau in F90 Massivwände oder leichte Trennwände ≥ 100 mm
- Einbaumöglichkeiten (siehe aBG): 1. durch die Wand am Boden (auch in Hohlraumböden / Systemböden, unter Feuerschutztüren auf Anfrage), 2. unterhalb der Decke durch die Wand, 3. an der Wand durch die Wand, 4. an der Wand durch die Decke
- Einbau nebeneinander oder einzeln in die Wand, Abstand ≥ 40 mm. Details s. aBG
- Bitte entnehmen Sie alle Details den Zulassungen *Bei unklaren Einbausituationen kontaktieren Sie bitte im Vorfeld die Anwendungsberatung: +49 711 5308 111
Produktvorteile
- Für die Durchführung von Kabeln und Rohrleitungen: einzeln, gemeinsam oder als leeres Reserveschott
- Planungssicherheit, Wirtschaftlichkeit und Minimierung der Einbauzeit und von Einbaufehlern
- Staubfreie und günstige Kabelnachinstallationen
- Expandieren der Brandschutzauskleidungen im Brandfall setzt reinen Wasserdampf, keine zusätzliche Toxizität frei
- Einfaches Nachrüsten: alle Installationen dürfen an den Brandschutzeinlagen der Stahlblechgehäuse anliegen und innerhalb der Box aneinander grenzen
- Zahlreiche zulassungskonforme Einsatzmöglichkeiten im Wand- und Deckeneinbau s. aBG Anlage 13
