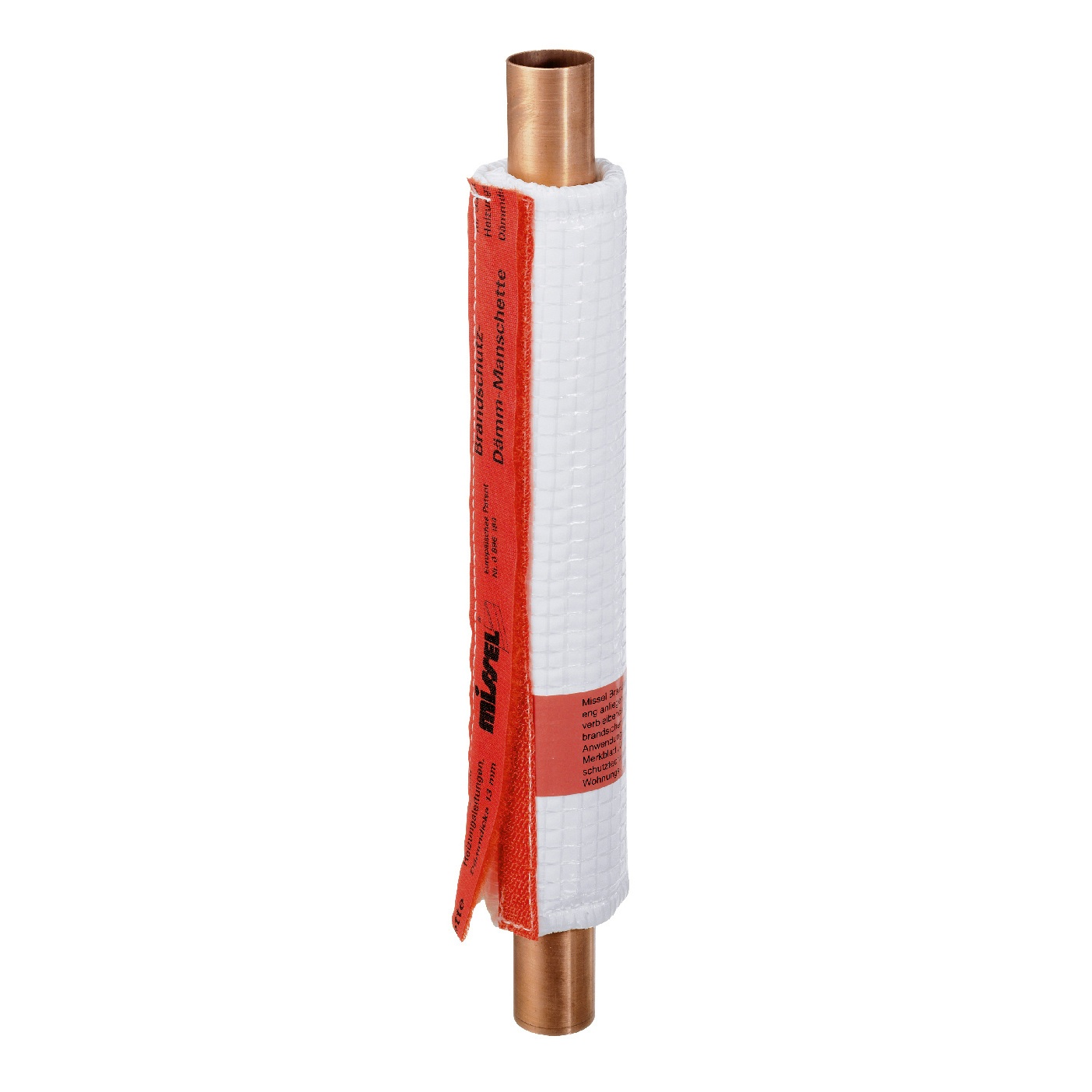

Missel Brandschutz-Dämm-Manschette
BSM®-S 13-28 BL: 250 mm
Kurzbeschreibung
Erleichterungslösung nach MLAR 4.3 zur körperschallentkoppelten Durchführung von nicht brennbaren und brennbaren Versorgungsleitungen durch Wände und Decken
Technische Merkmale
| Rohrmaterial | Stahl, Edelstahl, Kupfer, Kunststoff, Verbund |
|---|---|
| Rohr-Nennweite | DN 20 (Stahl, Kunststoff, Verbund), DN 25 (Edelstahl, Kupfer) |
| Baulänge | 250 mm |
| Dämmdicke | 13 mm |
| Rohraußendurchmesser | 26,9 mm (Stahl), 28 mm (Edelstahl, Kupfer), 25 mm (Kunststoff, Verbund) |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss, reißfester Materialverbund, körperschallentkoppelnd |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar, bis 1.100 °C beständig, nach DIN 4102, Teil 1 und Teil 17 |
| Kernlochbohrung | 85 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für Trinkwasser-, Gas- und Heizungsleitungen aus Kupfer und Stahl
- Für Trinkwasser- und Heizungsleitungen aus Mehrschichtverbund und Kunststoff

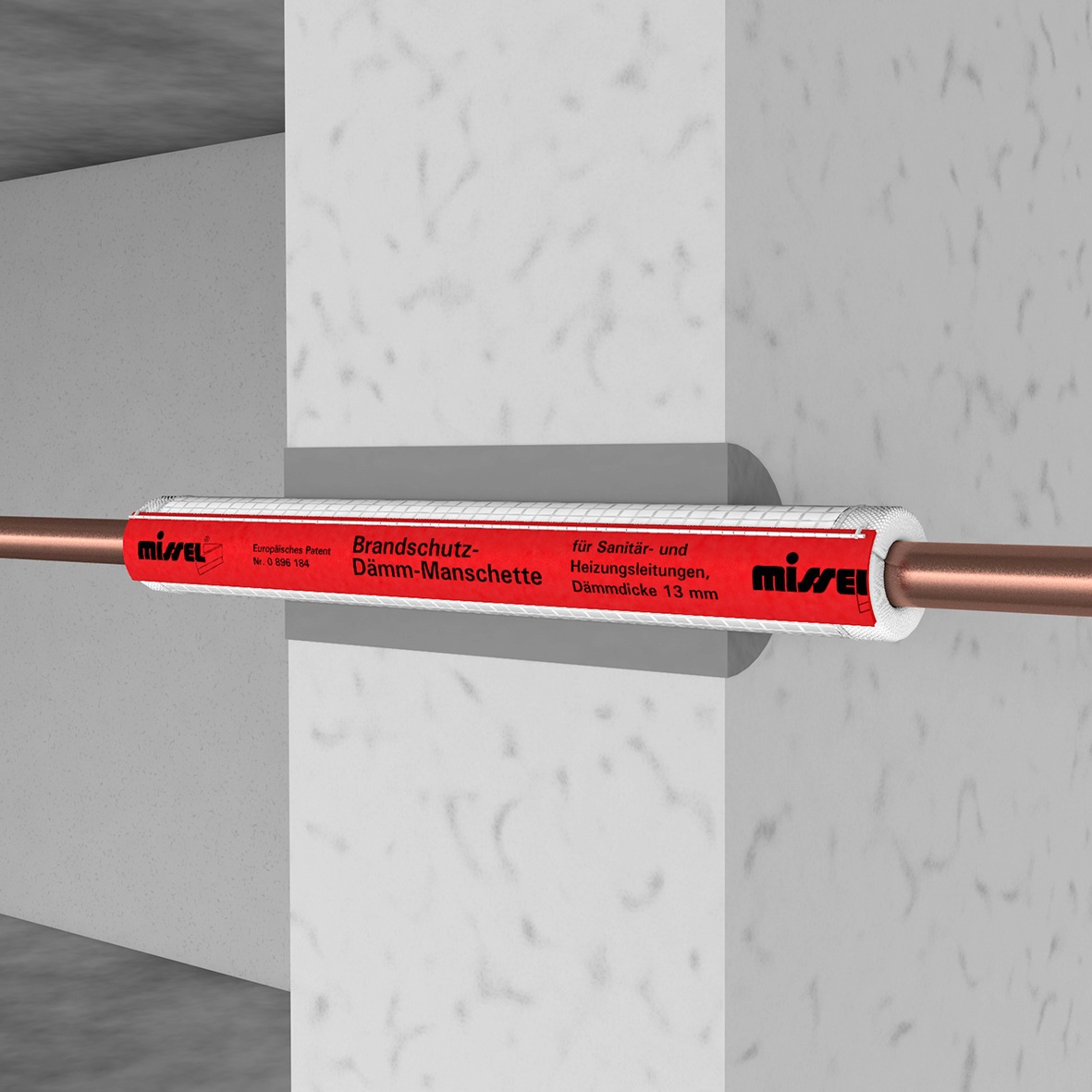

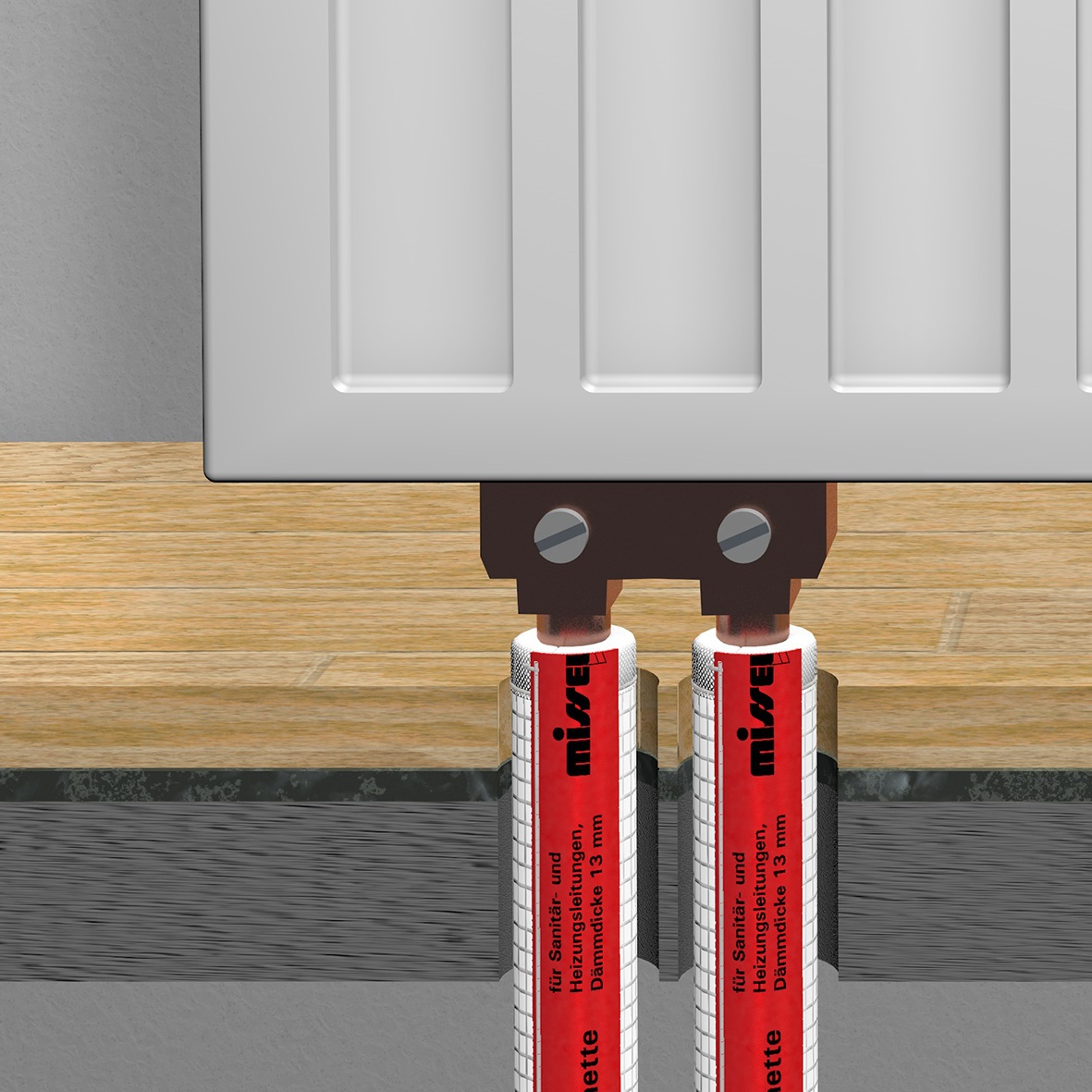

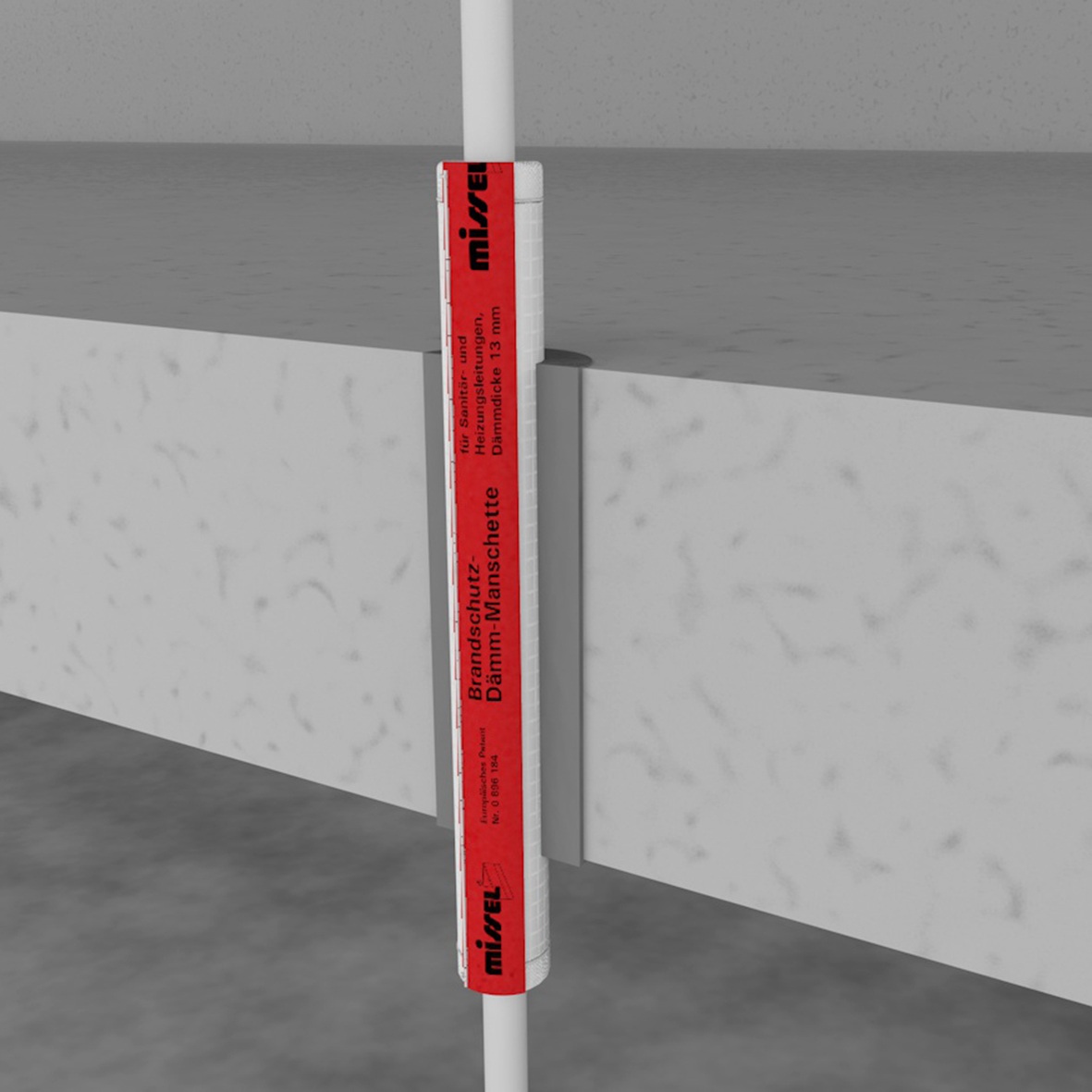

- Einbau: in Leichtbauwände, Massivwände und Massivdecken F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
- Ringspaltverfüllung mit Missel BS-KITT II zulässig
Produktvorteile
- Körperschallentkoppelnd
- Robuste, reißfeste Oberfläche
- Einfache und schnelle Verarbeitung durch integrierten Schnellverschluss
- Schlanke Bauform (13 mm Dämmdicke) für platzsparenden Einbau
