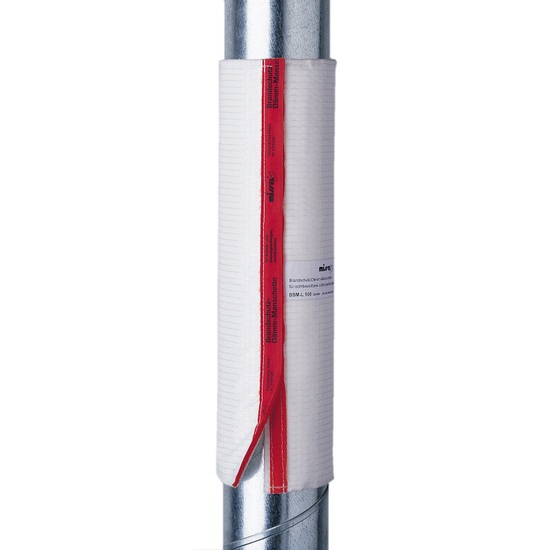

Missel Brandschutz-Dämm-Manschette
BSM®-L 200 BL: 400 mm
Kurzbeschreibung
Erleichterungslösung nach M-LüAR zur körperschallentkoppelten Durchführung von nicht brennbaren Lüftungsleitungen durch Wände und Decken
Technische Merkmale
| Rohrmaterial | Wickelfalz |
|---|---|
| Rohr-Nennweite | DN 200 |
| Baulänge | 400 mm |
| Dämmdicke | 4 mm |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss, reißfester Materialverbund, körperschallentkoppelnd |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar, bis 1.100 °C beständig, nach DIN 4102, Teil 1 und Teil 17 |
| Kernlochbohrung | 240 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Empfehlung für Mindestbauteildicken in Anlehnung an die MLAR 2015: in Leichtbauwände, Massivwände und Massivdecken F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
- Einbau: in Leichtbauwände, Massivwände und Massivdecken, wenn in raumabschließenden Bauteile keine Klappen benötigt werden, dürfen körperschallentkoppelnde BSM®-L verwendet werden
- Werden statt Wickelfalzrohre Gussrohre verwendet, wählen Sie bitte die Missel Brandschutz-Dämm-Manschetten MSA® 4-BSM® aus Lüftungsleitungen dürfen nach M-LüAR 5.2.1.2 ohne Brandschutzklappen hindurchgeführt werden, wenn der verbleibende Restquerschnitt mit geeigneten nichtbrennbaren Baustoffen, wie BSM®-L, verschlossen wird.
Produktvorteile
- Körperschallentkoppelnd
- Robuste, reißfeste Oberfläche
- Einfache und schnelle Verarbeitung durch integrierten Schnellverschluss
- Schlanke Bauform (4 mm Dämmdicke) für platzsparenden Einbau
