Missel Brandschutz-Dämm-Manschette
BSM®-GuKu® XL DN 100
Kurzbeschreibung

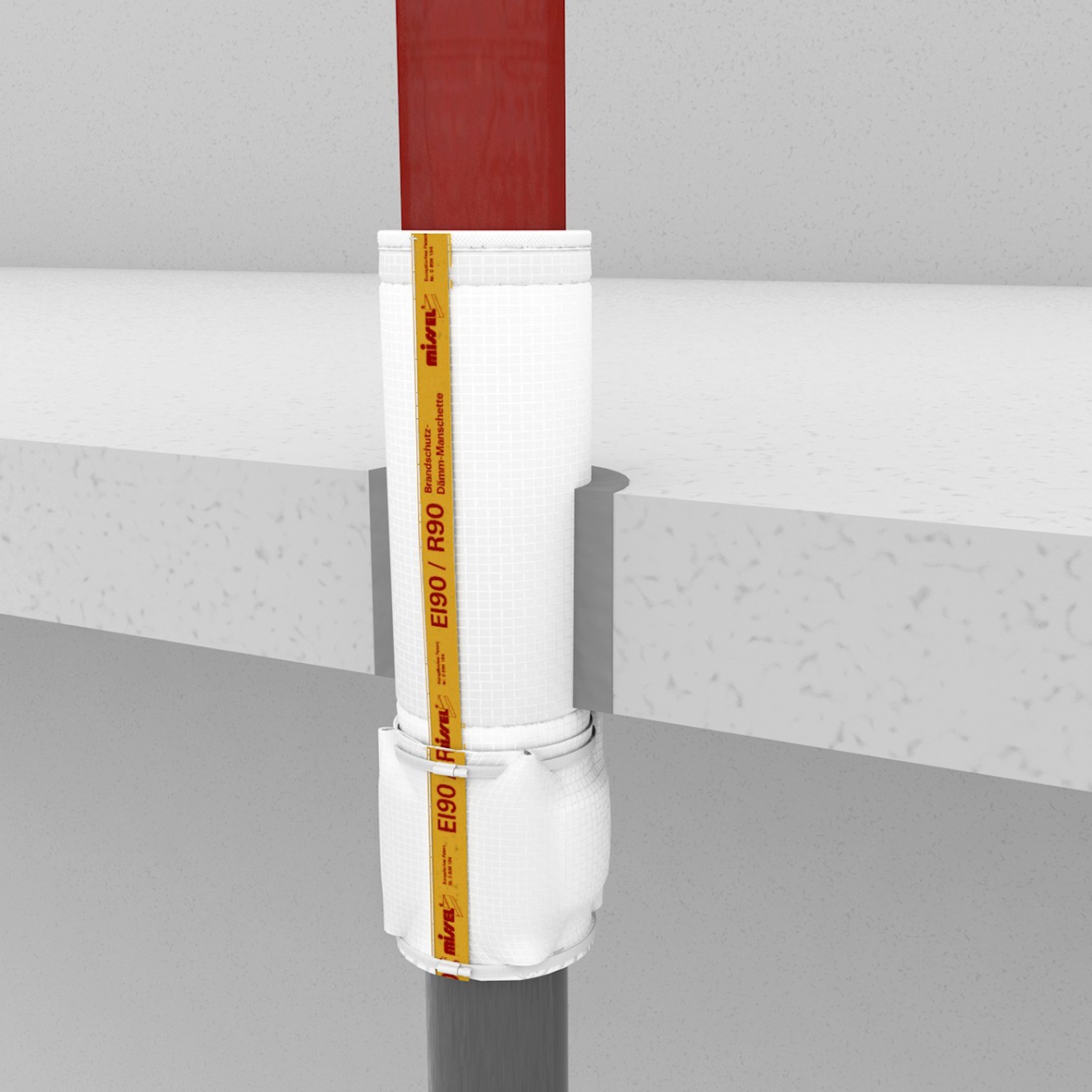

R90-Rohrabschottung für Mischinstallation, körperschallentkoppelt, zur Durchführung von gusseisernen Abwasserleitungen durch Decken mit seitlichem Übergang auf Kunststoff-Abwasserleitungen
Technische Merkmale
| Rohrmaterial | Gusseisen, Kunststoff |
|---|---|
| Rohr-Nennweite | DN 100 (Guss seitl. Zulauf), max. DN 110 (Kunststoff) |
| Rohr-Außendurchmesser | 110 mm (Guss, seitl. Zulauf), 32-110 mm (Kunststoff) |
| Ausführung Manschette | körperschallentkoppelnd, intumeszierendes Material, offen, nahtverstärkt, reißfester Materialverbund |
| Ausführung Spezialvlies | nichtbrennbar, körperschallentkoppelnd |
| Europäisches Patent | Nr. 2 770 238 |
| Feuerwiderstandsklassen | R30, R60, R90 nach DIN 4102-11 |
| Kernlochbohrungsdurchmesser | 170 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für Mischinstallationen von gusseisernen Abwasserleitungen durch Decken mit seitlichem Übergang auf Kunststoff-Abwasserleitungen
- Mit Dallmer-Verbindern
- Einbau mit weiterführender Rohrdämmung (nicht im Lieferumfang)
- Zulassung AbZ Nr. Z-19.17-2215/abG Nr. Z-19.53-2552
Produktvorteile
- Körperschallentkoppelnd
- Robuste, reißfeste Oberfläche
- Einfache, schnelle Verarbeitung durch integrierten Klettverschluss
- Keine zusätzliche Vorwand nötig
