Missel Brandschutz-Dämm-Manschette
BSM®-GuKu® Set DN 100
Kurzbeschreibung

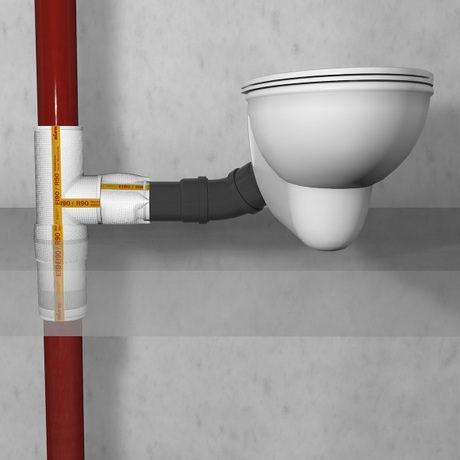

R90 Rohrabschottung für Mischinstallation, körperschallentkoppelt, zur Durchführung von gusseisernen Abwasserleitungen durch Decken mit waagrechtem Übergang auf Kunststoff-Abwasserleitungen
Technische Merkmale
| Rohrmaterial | Gusseisen, Kunststoff |
|---|---|
| Baulänge Formteil | 250 mm |
| Rohr-Nennweite | DN 100 (Guss), max. DN 100 (Kunststoff) |
| Rohr-Außendurchmesser | 110 mm (Guss), 32-110 mm (Kunststoff) |
| Ausführung Manschette | körperschallentkoppelnd, intumeszierendes Material, offen, nahtverstärkt, reißfester Materialverbund |
| Ausführung Spezialvlies | nichtbrennbar, körperschallentkoppelnd |
| Europäisches Patent | Nr. 2 770 238 |
| Feuerwiderstandsklassen | R30, R60, R90 nach DIN 4102-11 |
| Kernlochbohrungsdurchmesser | 195 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für Mischinstallationen von gusseisernen Abwasserleitungen und im Deckenbereich angeordneten Abzweigen mit seitlich angeschlossenen brennbaren Abwasserleitungen
- Einbau: Kunststoffrohr da = 32-110 mm, Gussrohr da = 110 mm
- Zulassung AbZ Nr. Z-19.17-2215/abG Nr. Z-19.53-2552
Produktvorteile
- Körperschallentkoppelnd
- Robuste, reißfeste Oberfläche
- Einfache und schnelle Verarbeitung durch integrierten Schnellverschluss
- Keine zusätzliche Vorwand nötig

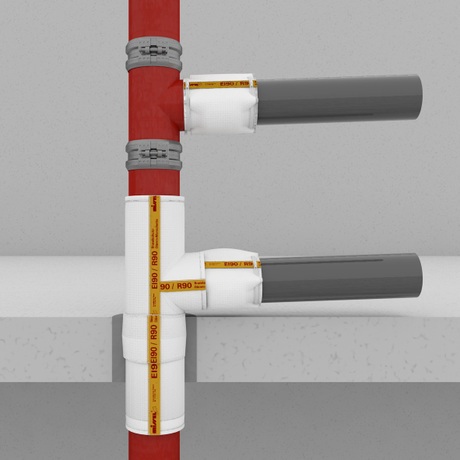

- Weitere Abzweige mit BSM®-GuKu® zulässig
- Abstände von 10 mm zu BSM®-R90 zulässig
- Angeschlossene brennbare Abwasserleitungen verwendbar für Anschlussleitungen, Bodenabläufe oder flache Duschwannen, Um- oder Entlüftungsleitungen
