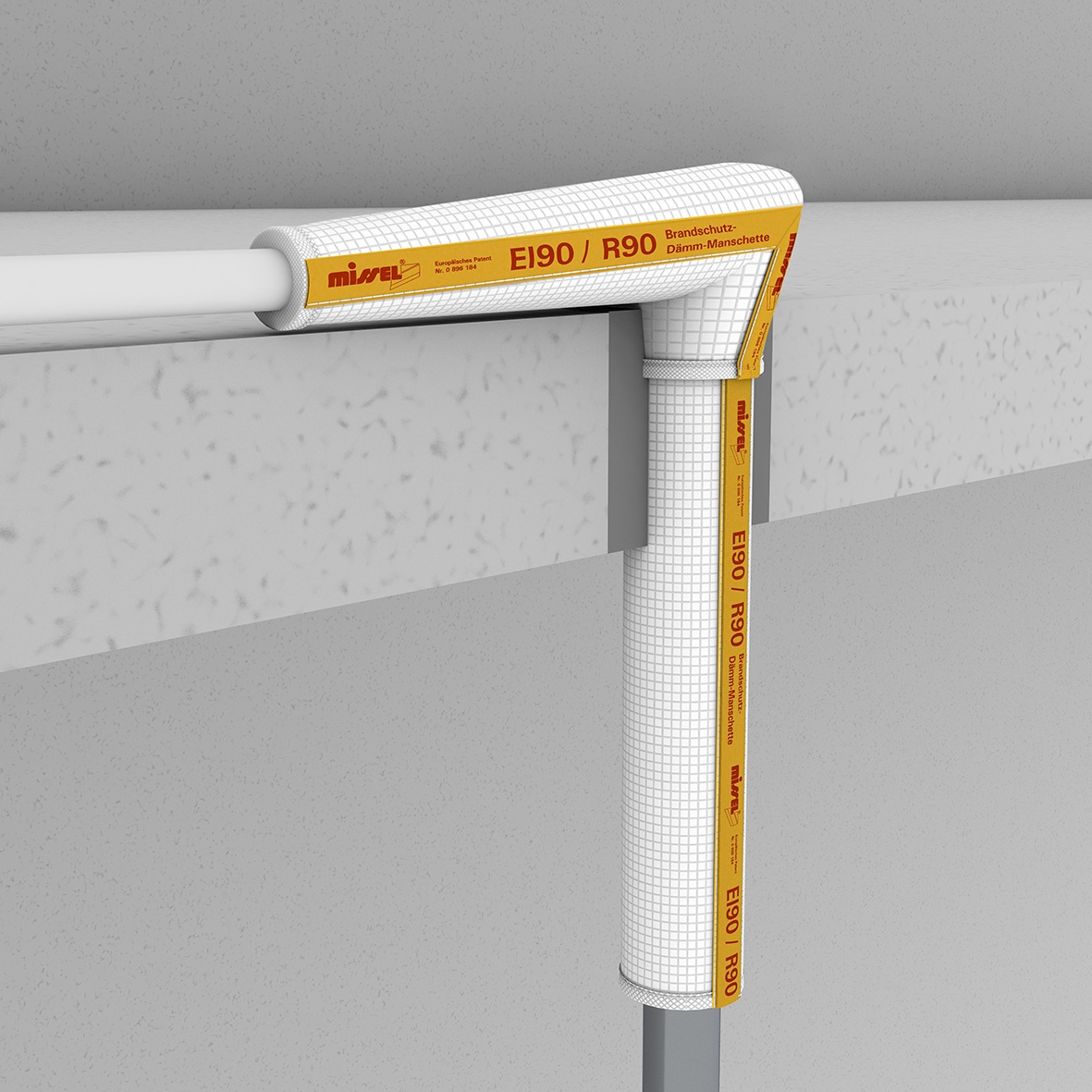

Missel Brandschutz-Dämm-Manschette
BSM®-R90-B 35-12/22
Kurzbeschreibung
R90-Abschottung für Mischinstallation zur
Durchführung nicht brennbarer Versorgungs-/
Steigleitungen durch Decken mit seitlichem
Übergang auf brennbare und nicht brennbare
Etagenleitungen
Technische Merkmale
| Rohrmaterialien | Stahl, C-/Edelstahl, Kupfer (nichtbrennbare Steigleitung). CONEL CONNECT MULTI, CONNECT SPEED. Fränkische alpex-plus, alpex F50 PROFI. Uponor S-Press, S-Press PLUS u.a. (seitl. brennbare Etagenleitung). Stahl, C-/Edelstahl, Kupfer (seitl. nicht brennbare Etagenleitungen) |
|---|---|
| Baulänge Bogen | 250 mm |
| Rohr-Nennweite | DN 32 (Steigleitung), max. DN 10-15 (Rohr seitlich) |
| Rohr-Außendurchmesser | 35 mm (Steigleitung), 12-22 mm (seitl. Rohr) |
| Ausführung |
Manschette: körperschallentkoppelnd, intumeszierendes Material, offen, nahtverstärkt, reißfester Materialverbund Spezialvlies: mineralisch, nicht brennbar, bis 1100°C beständig |
| Feuerwiderstandsklassen | R90, R120 nach DIN 4102-11 |
| Einhaltung Umweltanforderungen | REACH |
| Wärmeleitfähigkeit | λ40°C = 0,040 W/(m·K) |
| GEG (vorm.) EnEV | 50 % |
Einsatz
- Erhältlich erst ab erteilter aBG
- Zur Abschottung bei Richtungsänderung
Produktvorteile
- Voraussichtlicher Leistungsumfang: Materialübergang sowohl ober- als auch unterhalb möglich der Decke möglich
- Feuerwiderstandsdauer 120 Minuten (hochfeuerbeständig)
- aBG beantragt
- Abstände untereinander: 0 mm
- Fugen-/Restöffnungsverschluss mit Mörtel
- Kennzeichnungsschild im Lieferumfang enthalten
