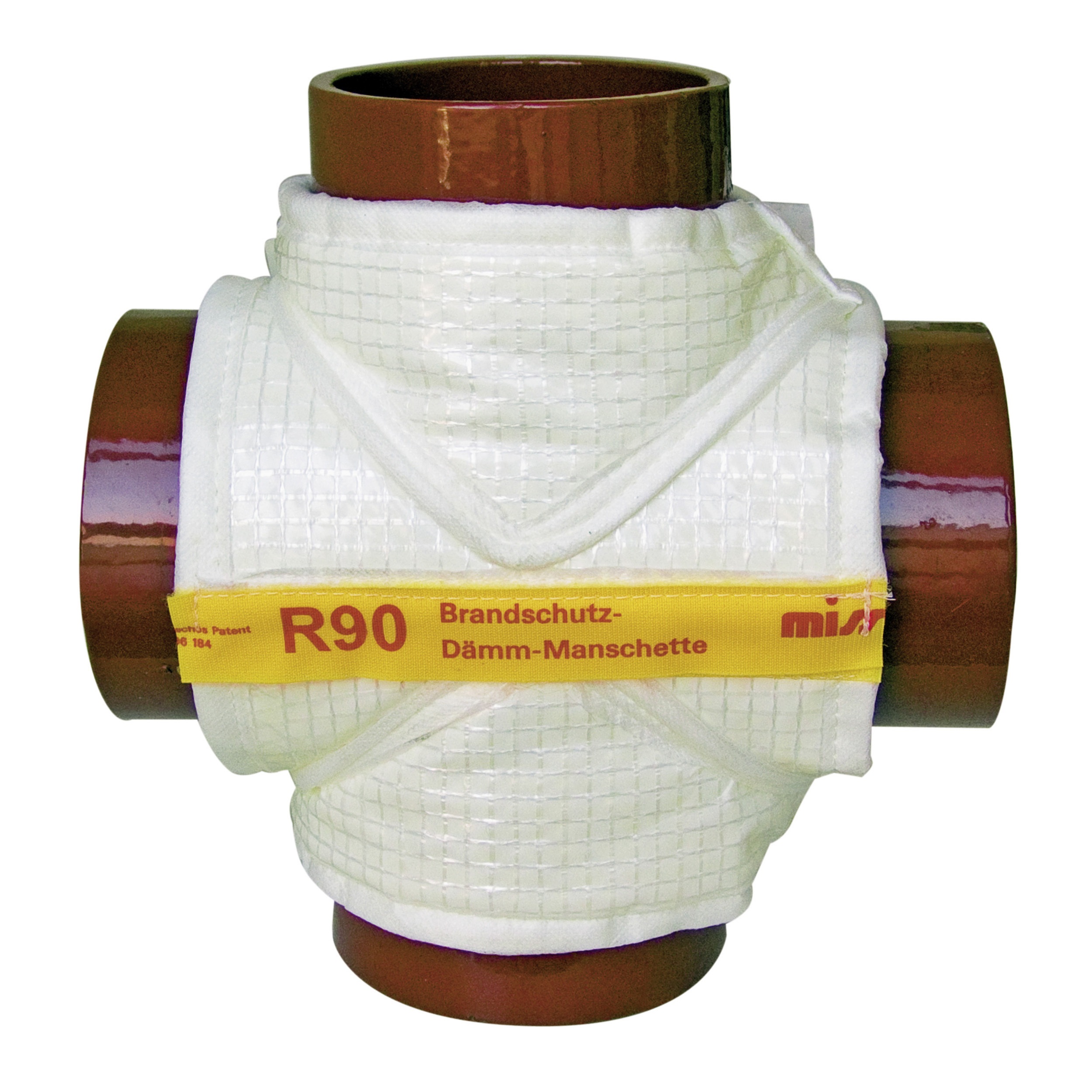

Missel Brandschutz-Dämm-Manschette
MSA® 4-R90-D 100 x 50 x 50-88°
Kurzbeschreibung
R90 Brandschutz-Dämm-Manschette, körperschallentkoppelt, zur Durchführung von Abwasserdoppelabzweigen aus Stahl und Gusseisen durch Wand und Decke
Technische Merkmale
| Formstückmaterial | Stahl, Gusseisen |
|---|---|
| Rohr-Nennweite | DN 100/50 |
| Dämmdicke | 13 mm |
| Rohraußendurchmesser | 110/58 mm |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar bis 1.100 °C beständig |
| Ausführung Mehrfachverbund | reißfeste Gittergewebefolie und Körperschalldämmung |
| Wärmeleitfähigkeit | λ40°C = 0,040 W/(m·K) |
| Feuerwiderstandsklassen | R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach EN 1366-3 |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für gusseiserne Abzwasserdoppelabzweige
- Für Doppelabzweige von Regenwasser- und Feuerlöschleitungen
- Einbau: Wandstärke ab 100 mm, Deckenstärke ab 150 mm, Leichte Trennwände ≥ 100 mm (Zulässige Rohrwerkstoffe über Anwendungstechnik (support.insulation@kolektor.com oder +49 711 5308-111))
- Prüfzeugnis AbP Nr. P-BWU03-I 17.6.4, MPA Stuttgart, VKF Nr. 22449
Produktvorteile
- Brandschutz mit integriertem Schallschutz
- Platzsparende Dämmdicke von 13 mm Fugen-/Restspaltverschluss mit mineralischem Mörtel oder BS-KITT II Verfüllung der Restspalte und zulässige Rohre siehe Missel BS-KITT II
