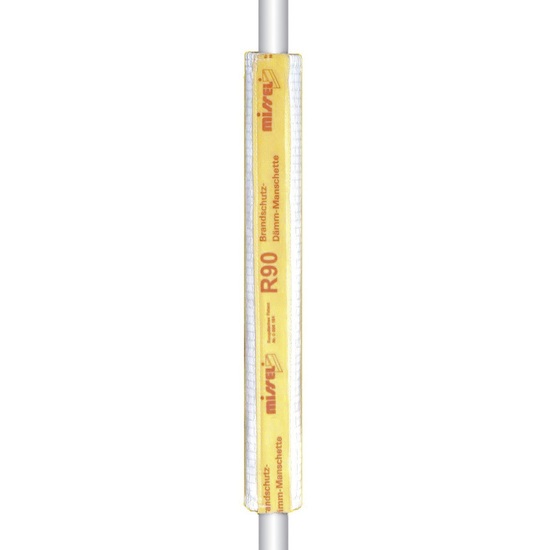

Missel Brandschutz-Dämm-Manschette
BSM®-R90 54 - K BL: 350 mm
Kurzbeschreibung
R90 Rohrabschottung für Durchführungen von Rohrleitungen durch Decken für Versorgungsleitungen aus Kunststoff, Verbund
Technische Merkmale
| Rohrmaterial | Kunststoff, Verbund |
|---|---|
| Rohr-Nennweite | DN 40 |
| Baulänge | 350 mm |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar, bis 1.100 °C beständig |
| Ausführung Mehrfachverbund | mit reißfester Gittergewebefolie und Körperschalldämmung |
| Wärmeleitfähigkeit | λ40°C = 0,040 W/(m·K) |
| Rohraußendurchmesser | 50 mm |
| Feuerwiderstandsklassen | R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach EN 1366-3 |
| Kernlochbohrungsdurchmesser | 110 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für Trinkwasser- und Heizungsleitungen aus Kunststoff- und Verbundrohr
- Für technische Leitungen, Labor- und medizinische Gasleitungen aus Kunststoff
- Für Rohrleitungen für Solar- und Wasseraufbereitungsanlagen

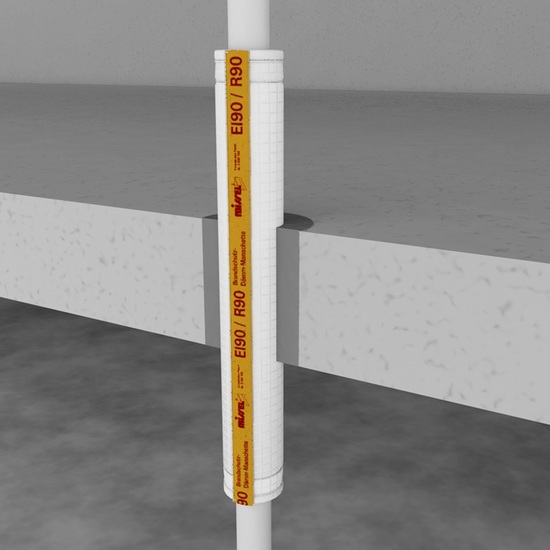

- Einbau: Deckenstärke ab 150 mm, Leichte Trennwände ≥ 100 mm (Zulässige Rohrwerkstoffe über Anwendungstechnik (support.insulation@kolektor.com oder +49 711 5308-111))
- Ausführung nach AbP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565,VKF Nr. 23617
Produktvorteile
- Brandschutz mit integriertem Schallschutz
- Platzsparende Dämmdicke von 13 mm Fugen-/Restspaltverschluss mit mineralischem Mörtel oder BS-KITT II Verfüllung der Restspalte und zulässige Rohre siehe Missel BS-KITT II
