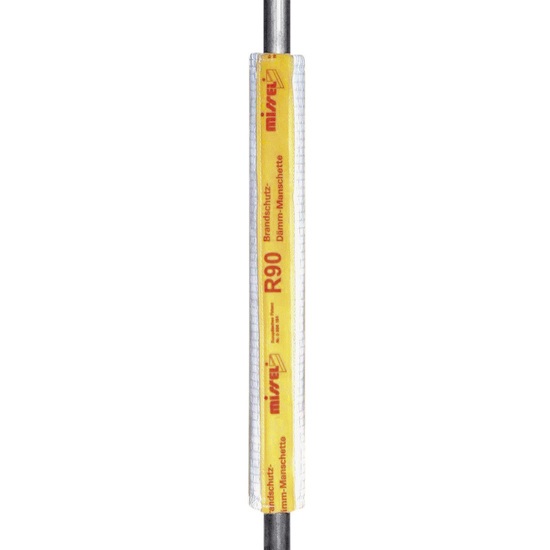

Missel Brandschutz-Dämm-Manschette
BSM®-R90 15 BL: 350 mm
Kurzbeschreibung
R90-Rohrabschottung für Durchführungen von Rohrleitungen durch Wände und Decken für brennbare und nicht brennbare Versorgungsleitungen
Technische Merkmale
| Rohrmaterialien | Stahl, Edelstahl, Kupfer, Kunststoff, Verbund |
|---|---|
| Rohr-Nennweite | DN 8 (Stahl), DN 12 (Edelstahl, Kupfer) |
| Baulänge | 350 mm |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar, bis 1.100 °C beständig |
| Ausführung Mehrfachverbund | mit reißfester Gittergewebefolie und Körperschalldämmung |
| GEG (vorm. EnEV) | 50 % |
| Wärmeleitfähigkeit | λ40°C = 0,040 W/(m·K) |
| Rohraußendurchmesser | 13,5 mm (Stahl), 15 mm (Edelstahl, Kupfer), 14 mm (Kunststoff, Verbund) |
| Feuerwiderstandsklassen | R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach EN 1366-3 |
| Kernlochbohrungsdurchmesser | 75 mm |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für Trinkwasser-, Gas- und Heizungsleitungen aus Stahl, Edelstahl und Kupfer
- Für Trinkwasser- und Heizungsleitungen aus Mehrschichtverbund und Kunststoff
- Für technische Leitungen, Labor- und medizinische Gasleitungen
- Für Heizöl-, Sprinkler- und Feuerlöschleitungen
- Für Rohrleitungen für Solar- und Wasseraufbereitungsanlagen

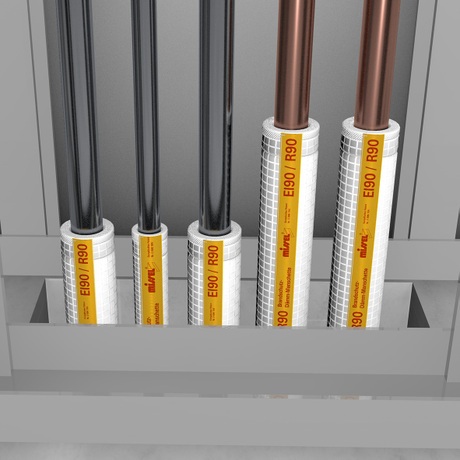

- Einbau: Wandstärke ab 100 mm, Deckenstärke ab 150 mm, Leichte Trennwände ≥ 100 mm (Zulässige Rohrwerkstoffe über Anwendungstechnik (support.insulation@kolektor.com oder +49 711 5308-111))
- Ausführung nach AbP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565, VKF Nr. 22444 (Kupfer), VKF Nr. 22449 (Stahl, Guss) oder VKF Nr. 23617 (Kunststoff)
Produktvorteile
- Brandschutz mit integriertem Schallschutz und 50 % GEG (EnEV)
- Platzsparende Dämmdicke von 13 mm Fugen-/Restspaltverschluss mit mineralischem Mörtel oder BS-KITT II Verfüllung der Restspalte und zulässige Rohre siehe Missel BS-KITT II
